Distribución del refuerzo de flexión en vigas y losas en una dirección: ¿cómo debe distribuirse el refuerzo de tracción por flexión según la Norma E.060?

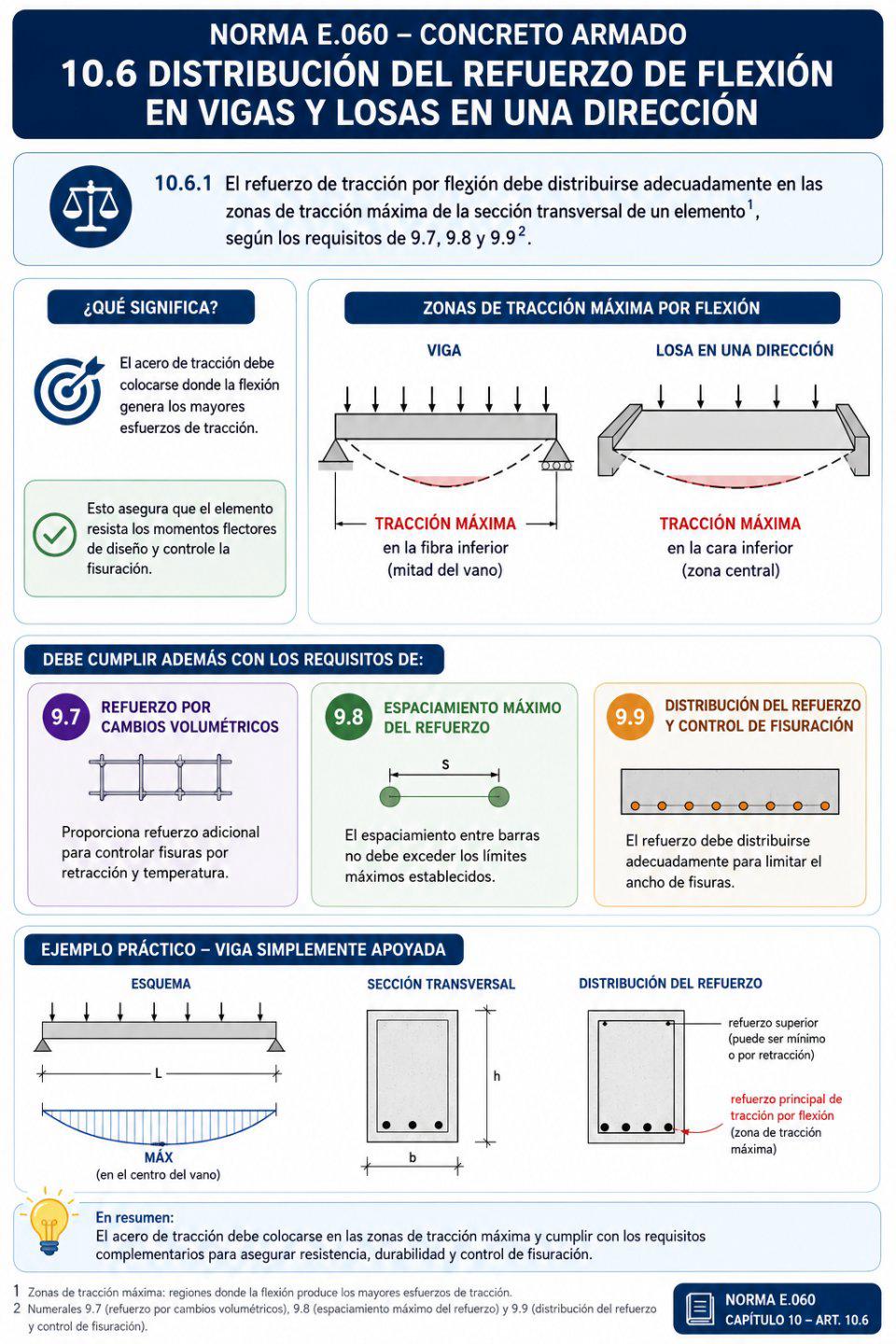

10.6.1 El refuerzo de tracción por flexión debe distribuirse adecuadamente en las zonas de tracción máxima de la sección transversal de un elemento¹, según los requisitos de 9.7, 9.8 y 9.9².

1. Zonas de tracción máxima: Son las regiones de la sección donde, debido a la flexión, se desarrollan los mayores esfuerzos de tracción. En esas zonas debe concentrarse el acero resistente para que el elemento pueda soportar los momentos flectores de diseño.

2. Referencia a los numerales 9.7, 9.8 y 9.9: La distribución del refuerzo no depende únicamente de este artículo. También debe cumplir las disposiciones sobre:

• 9.7: Refuerzo por cambios volumétricos.

• 9.8: Espaciamiento máximo del refuerzo.

• 9.9: Distribución del refuerzo por flexión en vigas y losas armadas en una dirección para el control de la fisuración.

Ejemplo práctico

En una viga simplemente apoyada sometida a cargas gravitacionales, la máxima tracción ocurre en la fibra inferior del tramo. Por ello, las barras principales de refuerzo se colocan en la parte inferior de la sección y se distribuyen respetando además los requisitos de espaciamiento y control de fisuración establecidos en los numerales 9.7, 9.8 y 9.9, asegurando un comportamiento estructural adecuado y limitando la formación de fisuras.
