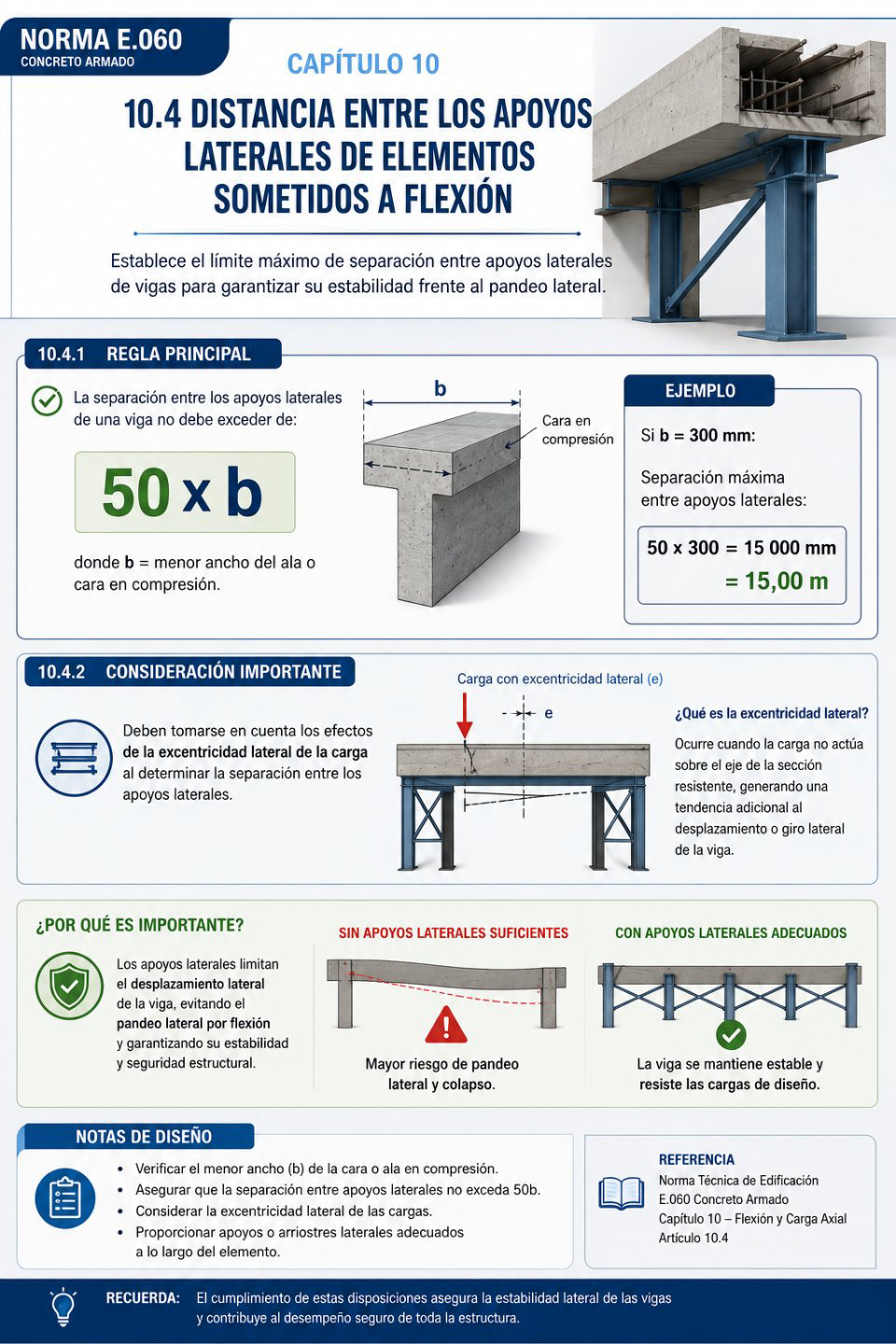

Distancia entre los apoyos laterales de elementos sometidos a flexión: ¿cuál es la separación máxima permitida entre los apoyos laterales de una viga según la Norma E.060?

10.4.1 La separación entre los apoyos laterales de una viga no debe exceder de 50 veces el menor ancho b del ala o cara en compresión¹.

10.4.2 Deben tomarse en cuenta los efectos de la excentricidad lateral de la carga² al determinar la separación entre los apoyos laterales.

¹ Menor ancho b del ala o cara en compresión:
Es la menor dimensión transversal de la zona comprimida de la sección de la viga. La norma limita la distancia entre apoyos laterales en función de esta dimensión para reducir el riesgo de inestabilidad lateral o pandeo lateral por flexión.

² Excentricidad lateral de la carga:
Ocurre cuando la carga no actúa exactamente sobre el eje de la sección resistente, generando una tendencia adicional al desplazamiento o giro lateral de la viga. Este efecto debe considerarse al definir el espaciamiento de los apoyos laterales para garantizar la estabilidad estructural.

Ejemplo práctico

Una viga de concreto armado tiene un ancho de la cara comprimida de 300 mm.

• Menor ancho en compresión: b = 300 mm

• Separación máxima entre apoyos laterales:

  • 50 × 300 mm = 15 000 mm = 15 m

Por lo tanto, la distancia entre apoyos laterales no debe ser mayor de 15 m. Si las cargas presentan excentricidad lateral, el diseñador deberá evaluar ese efecto y, de ser necesario, disponer apoyos laterales más próximos para asegurar la estabilidad de la viga.
