Elementos compuestos sometidos a compresión: ¿qué requisitos establece el artículo 10.16 de la Norma E.060?
Proveedor
Fernando Supo Ramos
Teléfono
906763975
Dirección
Asc. Nueva Juventud Mz H Lt. 4
Descripción
Lectura
Descripción

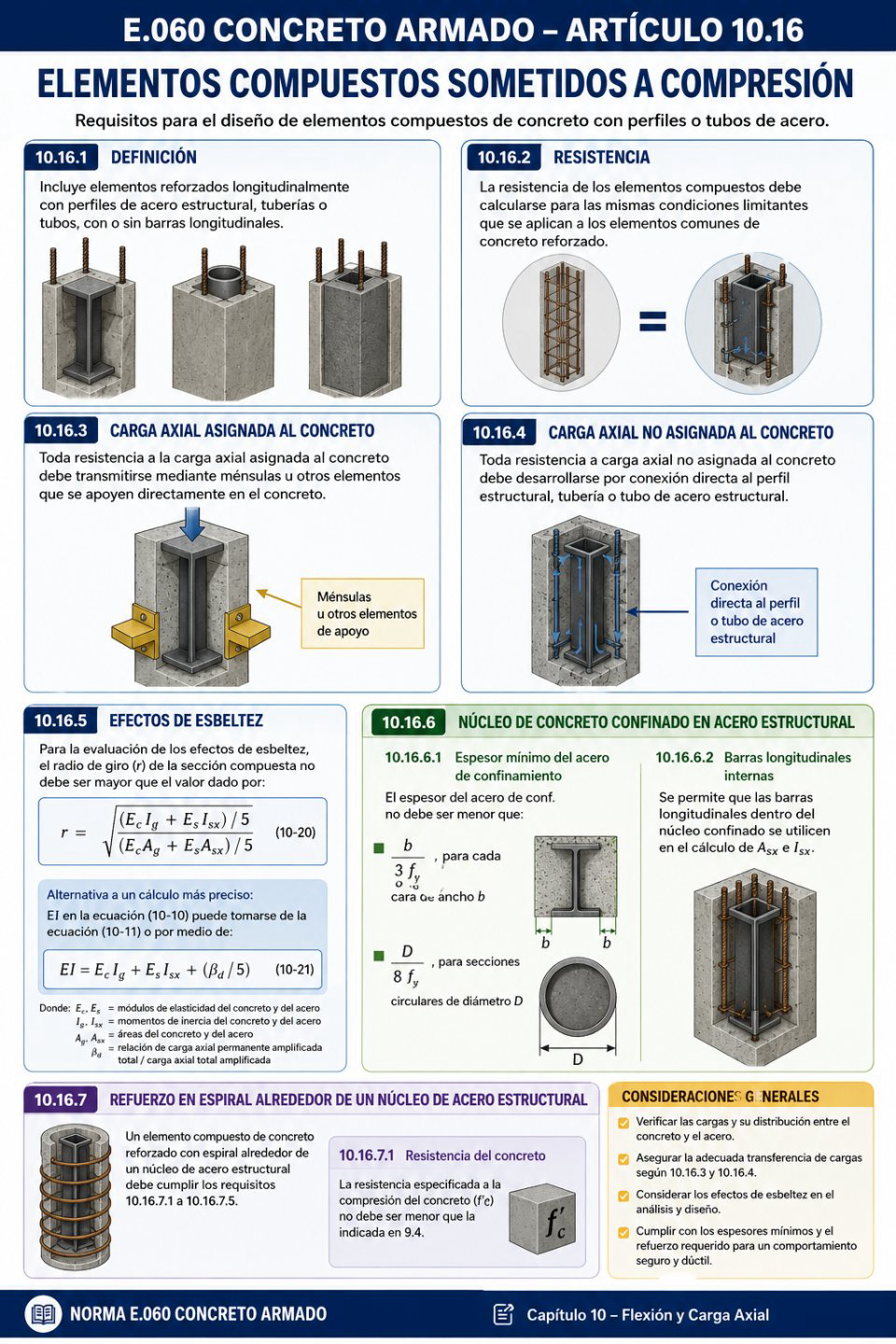

10.16.1 Los elementos compuestos sometidos a compresión deben incluir todos aquellos elementos reforzados longitudinalmente con perfiles de acero estructural, tuberías o tubos, con o sin barras longitudinales.¹
10.16.2 La resistencia de los elementos compuestos debe calcularse para las mismas condiciones limitantes que se aplican a los elementos comunes de concreto reforzado.²
10.16.3 Toda resistencia a la carga axial asignada al concreto de un elemento compuesto debe transmitirse mediante ménsulas u otros elementos que se apoyen directamente en el concreto del elemento compuesto.³
10.16.4 Toda resistencia a carga axial no asignada al concreto debe desarrollarse mediante conexión directa al perfil estructural, tubería o tubo de acero estructural.⁴
10.16.5 Para evaluar los efectos de esbeltez, el radio de giro (r) de la sección compuesta no debe ser mayor que el valor obtenido mediante la ecuación (10-20). Como alternativa a un cálculo más preciso, la rigidez EI de la ecuación (10-10) puede determinarse mediante la ecuación (10-11) o la ecuación (10-21).⁵
10.16.6 Núcleo de concreto confinado en acero estructural
10.16.6.1 Para elementos compuestos con núcleo de concreto confinado (enfundado) en acero estructural, el espesor del acero de confinamiento no debe ser menor que:
b / (3·fy / Es) para cada cara de ancho b.
D / (8·fy / Es) para secciones circulares de diámetro D.⁶
10.16.6.2 Se permite que las barras longitudinales ubicadas dentro del núcleo de concreto confinado se utilicen en el cálculo de Asx e Isx.⁷
10.16.7 Refuerzo en espiral alrededor de un núcleo de acero estructural
Un elemento compuesto de concreto reforzado con espiral alrededor de un núcleo de acero estructural debe cumplir los requisitos establecidos en 10.16.7.1 a 10.16.7.5. En particular, 10.16.7.1 exige que la resistencia especificada a la compresión del concreto (f'c) no sea menor que la indicada en 9.4.⁸
Notas
¹ Elemento compuesto: Es un elemento estructural donde el concreto trabaja conjuntamente con un perfil o tubo de acero estructural para resistir cargas de compresión.
² Mismas condiciones limitantes: Deben verificarse los mismos estados límite y criterios de diseño aplicables a columnas convencionales de concreto armado.
³ Carga axial asignada al concreto: La parte de la carga que se considera soportada por el concreto debe transmitirse directamente a este mediante elementos de apoyo adecuados.
⁴ Conexión directa al acero: La porción de carga atribuida al perfil de acero debe introducirse directamente en dicho perfil mediante conexiones apropiadas.
⁵ Evaluación de esbeltez: La norma proporciona expresiones específicas para determinar el radio de giro y la rigidez equivalente del elemento compuesto, necesarios para considerar los efectos de segundo orden.
⁶ Espesor mínimo del acero de confinamiento: Garantiza un confinamiento suficiente del núcleo de concreto y un comportamiento estructural adecuado bajo compresión.
⁷ Parámetros Asx e Isx: Representan el área y el momento de inercia del acero estructural considerados en el análisis de la sección compuesta.
⁸ Refuerzo en espiral: Además del requisito de resistencia mínima del concreto, la norma establece condiciones adicionales (10.16.7.2 a 10.16.7.5) para el diseño de este tipo de elementos compuestos.
Ejemplo práctico
Una columna compuesta de un edificio está formada por un perfil H de acero completamente embebido en concreto armado. El ingeniero debe:
Diseñar la resistencia del elemento con los mismos criterios que una columna de concreto reforzado.
Definir qué parte de la carga será soportada por el concreto y cuál por el perfil de acero.
Garantizar que las cargas lleguen directamente al material que las resiste (concreto o acero).
Verificar los efectos de esbeltez utilizando las ecuaciones indicadas en 10.16.5.
Si el perfil confina completamente el núcleo de concreto, comprobar que el espesor del acero cumple los mínimos establecidos por la norma y considerar, cuando corresponda, las barras interiores en el cálculo de Asx e Isx.
