Resistencia al aplastamiento: ¿cómo se calcula la resistencia de diseño al aplastamiento del concreto según la Norma E.060?
Proveedor
Fernando Supo Ramos
Teléfono
906763975
Dirección
Asc. Nueva Juventud Mz H Lt. 4
Descripción
Lectura
Descripción

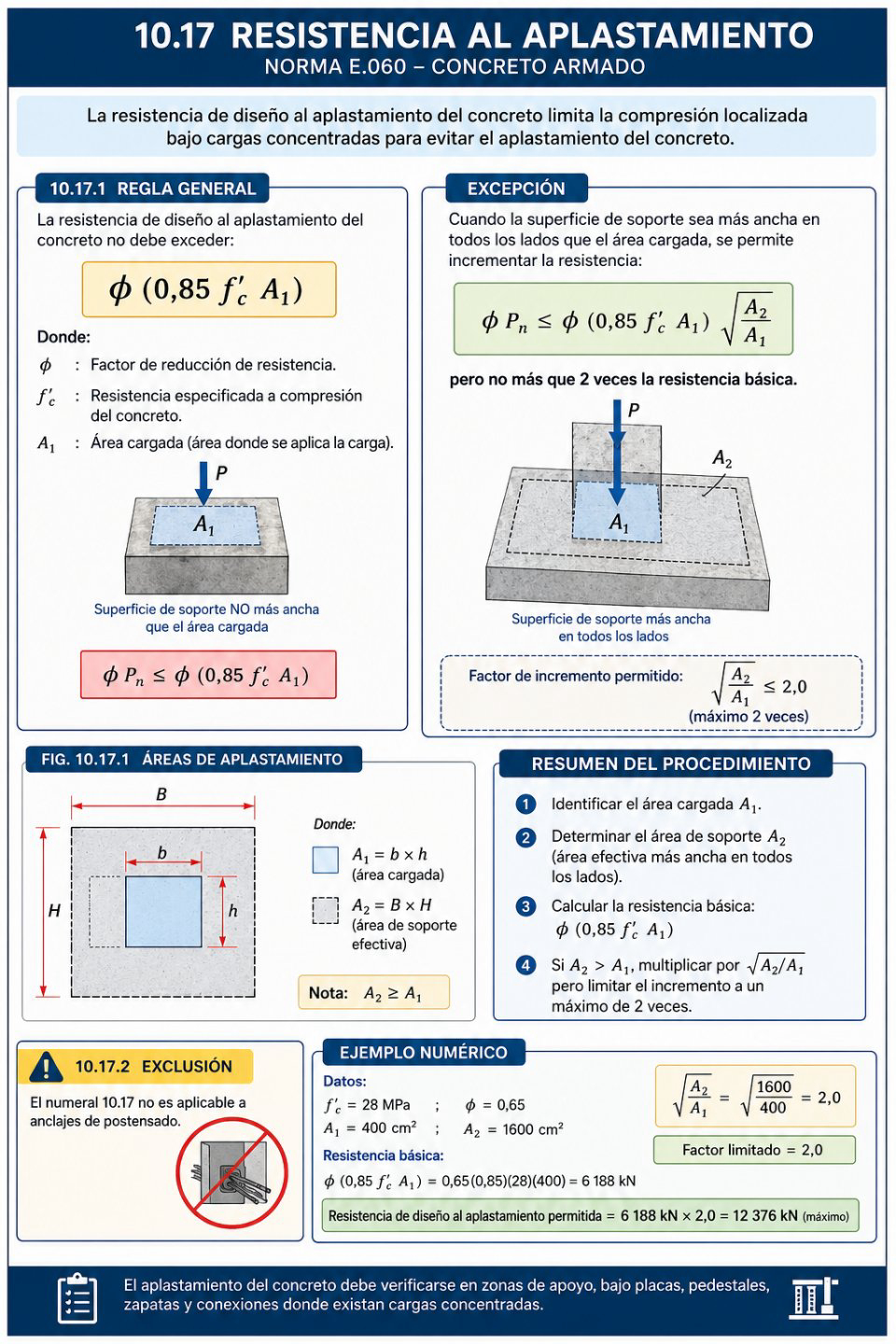

10.17.1 La resistencia de diseño al aplastamiento del concreto no debe exceder de ϕ(0,85 f'c A₁)¹, excepto cuando la superficie de soporte sea más ancha en todos los lados que el área cargada². En ese caso, se permite que la resistencia de diseño al aplastamiento en el área cargada se multiplique por √(A₂/A₁)³, pero no más de 2 (véase la Figura 10.17.1).
10.17.2 El numeral 10.17 no es aplicable a anclajes de postensado⁴.
Notas
¹ ϕ(0,85 f'c A₁):
ϕ es el factor de reducción de resistencia.
f'c es la resistencia especificada a compresión del concreto.
A₁ es el área directamente sometida a la carga (área cargada).
² Superficie de soporte más ancha: Cuando el elemento receptor (por ejemplo, una zapata o pedestal) tiene dimensiones mayores que el área donde se aplica la carga, el esfuerzo puede distribuirse en un área más amplia del concreto, aumentando la capacidad al aplastamiento.
³ Relación A₂/A₁:
A₂ representa el área máxima geométricamente similar sobre la cual puede distribuirse la carga dentro del elemento de apoyo.
El incremento permitido se limita mediante el factor √(A₂/A₁).
En ningún caso este incremento puede duplicar la resistencia básica; el límite máximo es 2 veces.
⁴ Exclusión de anclajes de postensado: Los dispositivos de anclaje de sistemas postensados presentan concentraciones de esfuerzos particulares y deben diseñarse conforme a los requisitos específicos del capítulo correspondiente, no mediante este numeral.
Ejemplo práctico
Una columna de concreto transmite su carga a un pedestal. Si el área del pedestal que recibe la carga (A₂) es considerablemente mayor que el área de contacto de la columna (A₁), la norma permite incrementar la resistencia al aplastamiento utilizando el factor √(A₂/A₁), siempre que dicho incremento no exceda de 2 veces la resistencia básica ϕ(0,85 f'c A₁). Si, en cambio, se trata del anclaje de un tendón de postensado, este procedimiento no puede aplicarse, debiendo utilizarse las disposiciones específicas para zonas de anclaje.
