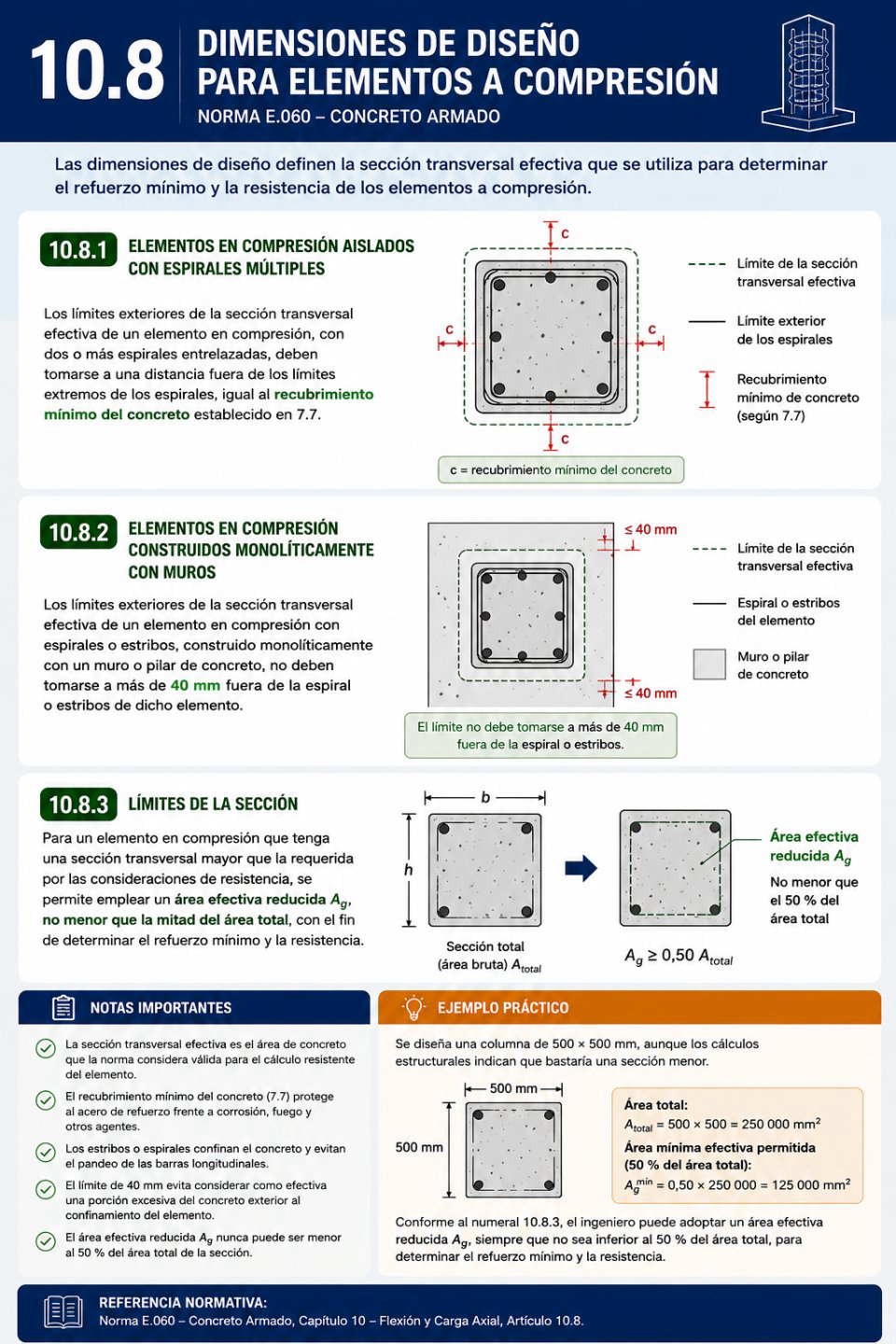

Dimensiones de diseño para elementos a compresión: ¿cómo se determina la sección transversal efectiva según la Norma E.060?

10.8.1 Elementos en compresión aislados con espirales múltiples

Los límites exteriores de la sección transversal efectiva¹ de un elemento en compresión, con dos o más espirales entrelazadas², deben tomarse a una distancia fuera de los límites extremos de los espirales, igual al recubrimiento mínimo del concreto³ establecido en 7.7.

10.8.2 Elementos en compresión construidos monolíticamente con muros

Los límites exteriores de la sección transversal efectiva¹ de un elemento en compresión con espirales o estribos⁴, construido monolíticamente⁵ con un muro o pilar de concreto, no deben tomarse a más de 40 mm⁶ fuera de la espiral o estribos de dicho elemento.

10.8.3 Límites de la sección

Para un elemento en compresión que tenga una sección transversal mayor que la requerida⁷ por las consideraciones de resistencia, se permite emplear un área efectiva reducida Ag⁸, no menor que la mitad del área total, con el fin de determinar el refuerzo mínimo y la resistencia.

Notas

¹ Sección transversal efectiva: Es el área de concreto que la norma considera válida para el cálculo resistente del elemento.

² Espirales entrelazadas: Configuración de varias espirales de confinamiento que trabajan conjuntamente alrededor del núcleo del elemento.

³ Recubrimiento mínimo del concreto: Espesor mínimo de concreto que protege el acero de refuerzo frente a corrosión, fuego y otros agentes, definido en el numeral 7.7.

⁴ Espirales o estribos: Refuerzo transversal utilizado para confinar el concreto y evitar el pandeo de las barras longitudinales.

⁵ Construido monolíticamente: El elemento y el muro o pilar fueron vaciados conjuntamente, formando una sola pieza estructural.

⁶ Límite de 40 mm: Evita considerar como efectiva una porción excesiva del concreto exterior al confinamiento del elemento.

⁷ Sección mayor que la necesaria: Ocurre cuando, por razones arquitectónicas o constructivas, la columna posee dimensiones superiores a las exigidas por el diseño estructural.

⁸ Área efectiva reducida Ag: La norma permite usar un área menor (pero nunca inferior al 50 % del área total) para calcular el refuerzo mínimo y la resistencia, evitando que el exceso de dimensiones obligue a colocar más acero del realmente necesario.
