Tuberías y ductos embebidos en el concreto: ¿qué requisitos establece el artículo 6.3 de la Norma E.060?

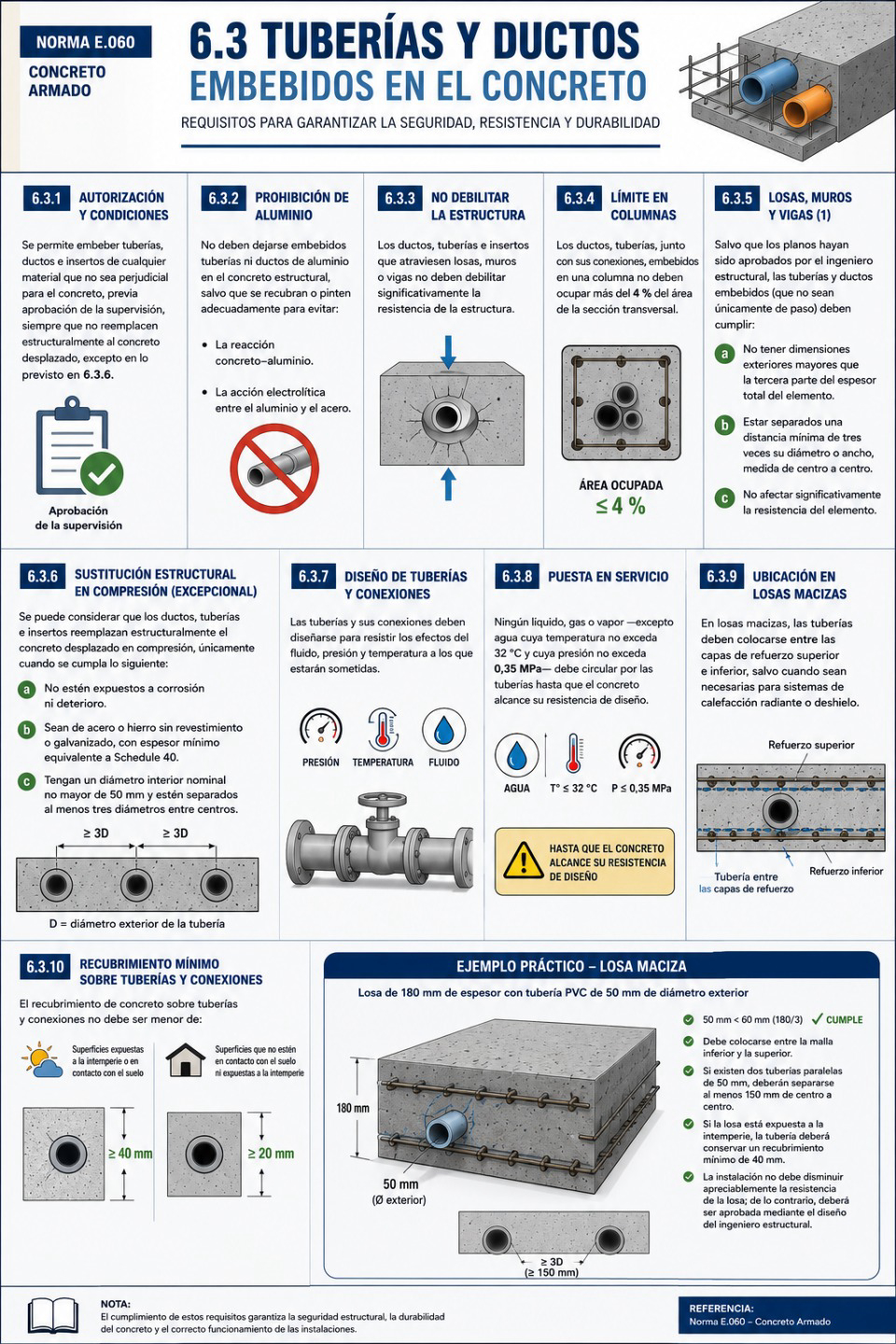

6.3 TUBERÍAS Y DUCTOS EMBEBIDOS EN EL CONCRETO

6.3.1 Se permite, previa aprobación de la supervisión¹, embeber en el concreto tuberías, ductos e insertos de cualquier material que no sea perjudicial para el concreto y que esté dentro de las limitaciones de este artículo, siempre que no reemplacen estructuralmente al concreto desplazado², excepto en lo previsto en el numeral 6.3.6.

6.3.2 No deben dejarse embebidos tuberías ni ductos de aluminio³ en el concreto estructural, salvo que se recubran o pinten adecuadamente para evitar:

• La reacción concreto–aluminio.

• La acción electrolítica entre el aluminio y el acero.

6.3.3 Los ductos, tuberías e insertos que atraviesen losas, muros o vigas no deben debilitar significativamente la resistencia de la estructura⁴.

6.3.4 Los ductos y tuberías, junto con sus conexiones, embebidos en una columna no deben ocupar más del 4 % del área de la sección transversal⁵ utilizada para calcular su resistencia o la requerida para la protección contra el fuego.

6.3.5 Salvo que los planos hayan sido aprobados por el ingeniero estructural, las tuberías y ductos embebidos en losas, muros o vigas (que no sean únicamente de paso) deben cumplir:

• a) No tener dimensiones exteriores mayores que la tercera parte del espesor total del elemento.⁶

• b) Estar separados una distancia mínima de tres veces su diámetro o ancho, medida de centro a centro.⁷

• c) No afectar significativamente la resistencia del elemento.⁸

6.3.6 Se puede considerar que los ductos, tuberías e insertos reemplazan estructuralmente el concreto desplazado en compresión⁹ únicamente cuando:

• a) No estén expuestos a corrosión ni deterioro.

• b) Sean de acero o hierro sin revestimiento o galvanizado, con espesor mínimo equivalente a Schedule 40¹⁰.

• c) Tengan un diámetro interior nominal no mayor de 50 mm y estén separados al menos tres diámetros entre centros.

6.3.7 Las tuberías y sus conexiones deben diseñarse para resistir los efectos del fluido, presión y temperatura a los que estarán sometidas.¹¹

6.3.8 Ningún líquido, gas o vapor —excepto agua cuya temperatura no exceda 32 °C y cuya presión no exceda 0,35 MPa— debe circular por las tuberías hasta que el concreto alcance su resistencia de diseño¹².

6.3.9 En losas macizas, las tuberías deben colocarse entre las capas de refuerzo superior e inferior¹³, salvo cuando sean necesarias para sistemas de calefacción radiante o deshielo.

6.3.10 El recubrimiento de concreto sobre tuberías y conexiones no debe ser menor de:

• 40 mm en superficies expuestas a la intemperie o en contacto con el suelo.

• 20 mm en superficies que no estén en contacto con el suelo ni expuestas a la intemperie.¹⁴

Notas de pie

¹ Supervisión: La autorización corresponde a la supervisión de obra, quien verifica que la instalación no comprometa la seguridad estructural.

² No reemplazar estructuralmente al concreto: En principio, el cálculo estructural no debe asumir que la tubería aporta resistencia, salvo en el caso especial del numeral 6.3.6.

³ Prohibición del aluminio: El aluminio puede reaccionar químicamente con el concreto y también generar corrosión galvánica al estar en contacto con el acero de refuerzo.

⁴ Debilitamiento estructural: Toda perforación o paso de instalaciones debe conservar la capacidad resistente del elemento.

⁵ Límite del 4 %: Busca evitar una reducción excesiva del área resistente de las columnas.

⁶ Un tercio del espesor: Limita el tamaño de la tubería para no disminuir significativamente la sección resistente.

⁷ Separación mínima: Facilita el correcto vaciado y compactación del concreto alrededor de las tuberías.

⁸ Resistencia del elemento: Si la instalación afecta la capacidad estructural, debe modificarse el diseño o justificarse mediante cálculo.

⁹ Sustitución estructural: Solo en condiciones muy específicas la norma permite considerar el ducto como parte resistente frente a compresión.

¹⁰ Schedule 40: Espesor normalizado de tuberías de acero que garantiza suficiente rigidez y resistencia.

¹¹ Diseño propio de la tubería: La instalación debe resistir independientemente las presiones internas y condiciones de servicio.

¹² Resistencia de diseño: Evita que las presiones internas produzcan fisuración o daños antes del desarrollo completo de la resistencia del concreto.

¹³ Ubicación entre armaduras: Reduce interferencias con el acero principal y mantiene un adecuado comportamiento estructural de la losa.

¹⁴ Recubrimiento mínimo: Protege tanto las tuberías como el concreto frente a agentes ambientales y contribuye a la durabilidad del elemento.

Ejemplo práctico

En una losa maciza de 180 mm de espesor se desea instalar una tubería PVC de 50 mm de diámetro exterior.

• ✔ La tubería cumple porque 50 mm < 60 mm (180/3).

• ✔ Debe colocarse entre la malla inferior y la superior.

• ✔ Si existen dos tuberías paralelas de 50 mm, deberán separarse al menos 150 mm de centro a centro.

• ✔ Si la losa está expuesta a la intemperie, la tubería deberá conservar un recubrimiento mínimo de 40 mm.

• ✔ La instalación no debe disminuir apreciablemente la resistencia de la losa; de lo contrario, deberá ser aprobada mediante el diseño del ingeniero estructural.
