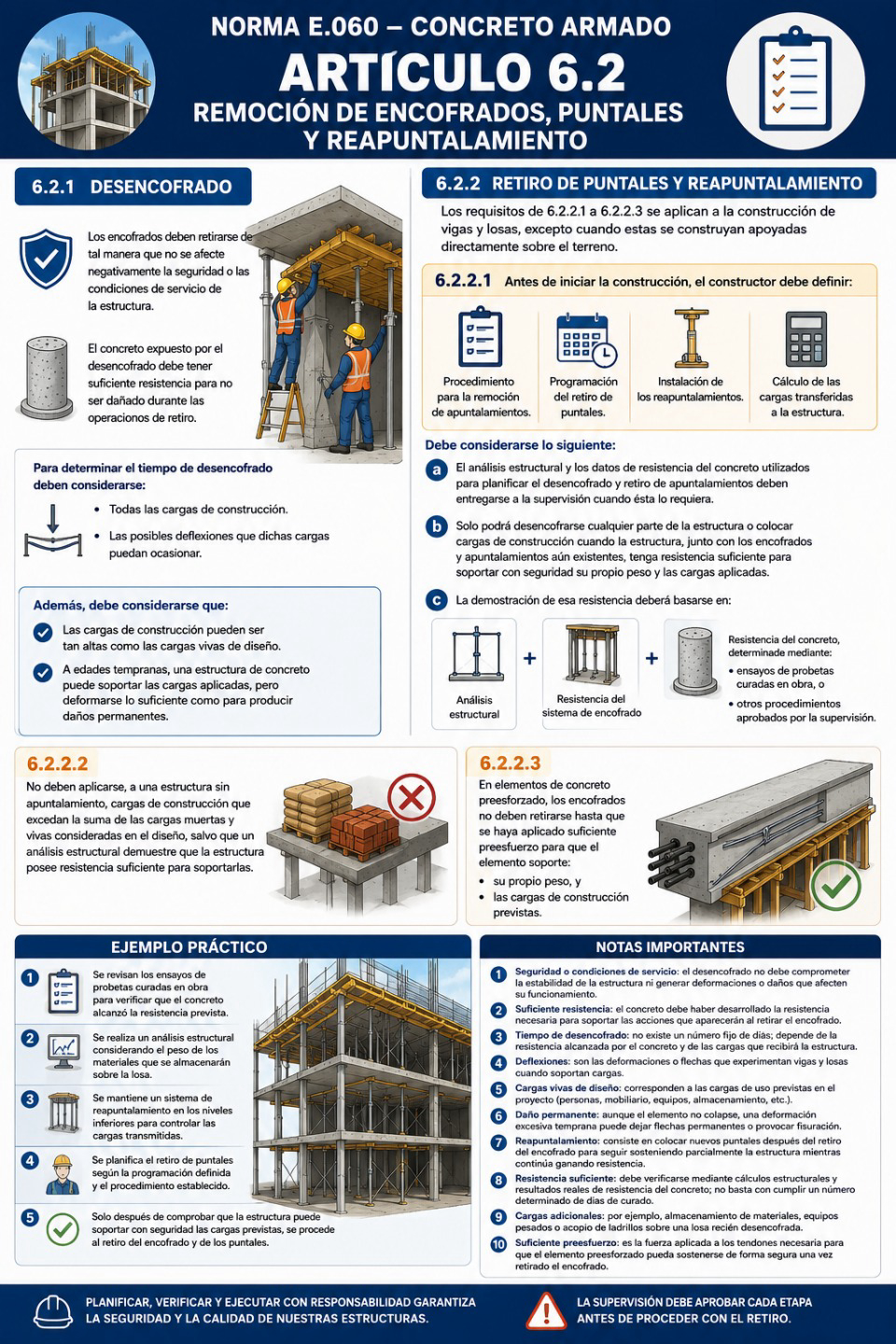

6.2 REMOCIÓN DE ENCOFRADOS, PUNTALES Y REAPUNTALAMIENTO
6.2.1 Desencofrado
Los encofrados deben retirarse de tal manera que no se afecte negativamente la seguridad o las condiciones de servicio de la estructura¹.
El concreto expuesto por el desencofrado debe tener suficiente resistencia² para no ser dañado durante las operaciones de retiro del encofrado.
Para determinar el tiempo de desencofrado³ deben considerarse:
Todas las cargas de construcción.
Las posibles deflexiones⁴ que dichas cargas puedan ocasionar.
Además, debe considerarse que:
Las cargas de construcción pueden ser tan altas como las cargas vivas de diseño⁵.
A edades tempranas, una estructura de concreto puede soportar las cargas aplicadas, pero deformarse lo suficiente como para producir daños permanentes⁶.
6.2.2 Retiro de puntales y reapuntalamiento
Los requisitos de 6.2.2.1 a 6.2.2.3 se aplican a la construcción de vigas y losas, excepto cuando estas se construyan apoyadas directamente sobre el terreno.
6.2.2.1 Antes de iniciar la construcción, el constructor debe definir:
El procedimiento para la remoción de los apuntalamientos.
La programación del retiro de puntales.
La instalación de los reapuntalamientos⁷.
El cálculo de las cargas transferidas a la estructura durante este proceso.
Debe considerarse lo siguiente:
a) El análisis estructural y los datos de resistencia del concreto utilizados para planificar el desencofrado y retiro de apuntalamientos deben entregarse a la supervisión cuando ésta lo requiera.
b) Solo podrá desencofrarse cualquier parte de la estructura o colocar cargas de construcción cuando la estructura, junto con los encofrados y apuntalamientos aún existentes, tenga resistencia suficiente para soportar con seguridad su propio peso y las cargas aplicadas⁸.
c) La demostración de esa resistencia deberá basarse en:
Un análisis estructural.
La resistencia del sistema de encofrado.
La resistencia del concreto, determinada mediante:
ensayos de probetas curadas en obra, o
otros procedimientos aprobados por la supervisión para evaluar la resistencia del concreto.
6.2.2.2
No deben aplicarse, a una estructura sin apuntalamiento, cargas de construcción que excedan la suma de las cargas muertas y vivas consideradas en el diseño, salvo que un análisis estructural demuestre que la estructura posee resistencia suficiente para soportarlas⁹.
6.2.2.3
En elementos de concreto preesforzado, los encofrados no deben retirarse hasta que se haya aplicado suficiente preesfuerzo¹⁰ para que el elemento soporte:
su propio peso, y
las cargas de construcción previstas.
Notas de pie
¹ Seguridad o condiciones de servicio: significa que el desencofrado no debe comprometer la estabilidad de la estructura ni generar deformaciones o daños que afecten su funcionamiento.
² Suficiente resistencia: el concreto debe haber desarrollado la resistencia necesaria para soportar las acciones que aparecerán al retirar el encofrado.
³ Tiempo de desencofrado: no existe un número fijo de días; depende de la resistencia alcanzada por el concreto y de las cargas que recibirá la estructura.
⁴ Deflexiones: son las deformaciones o flechas que experimentan vigas y losas cuando soportan cargas.
⁵ Cargas vivas de diseño: corresponden a las cargas de uso previstas en el proyecto (personas, mobiliario, equipos, almacenamiento, etc.).
⁶ Daño permanente: aunque el elemento no colapse, una deformación excesiva temprana puede dejar flechas permanentes o provocar fisuración.
⁷ Reapuntalamiento: consiste en colocar nuevos puntales después del retiro del encofrado para seguir sosteniendo parcialmente la estructura mientras continúa ganando resistencia.
⁸ Resistencia suficiente: debe verificarse mediante cálculos estructurales y resultados reales de resistencia del concreto; no basta con cumplir un número determinado de días de curado.
⁹ Cargas adicionales: por ejemplo, almacenamiento de materiales, equipos pesados o acopio de ladrillos sobre una losa recién desencofrada.
¹⁰ Suficiente preesfuerzo: es la fuerza aplicada a los tendones necesaria para que el elemento preesforzado pueda sostenerse de forma segura una vez retirado el encofrado.
Ejemplo práctico
En una edificación de cinco pisos, el constructor desea retirar los puntales de una losa a los 7 días para acelerar el avance de la obra.
Antes de hacerlo:
Se revisan los ensayos de probetas curadas en obra, verificando que el concreto alcanzó la resistencia prevista.
Se realiza un análisis estructural considerando el peso de los materiales que se almacenarán sobre la losa.
Se mantiene un sistema de reapuntalamiento en los niveles inferiores para controlar las cargas transmitidas.
Solo después de comprobar que la estructura puede soportar con seguridad las cargas previstas, se procede al retiro del encofrado y de los puntales, cumpliendo con el artículo 6.2 de la Norma E.060.
