Juntas de construcción: ¿cuáles son los requisitos del artículo 6.4 de la Norma E.060 para su ubicación y ejecución?

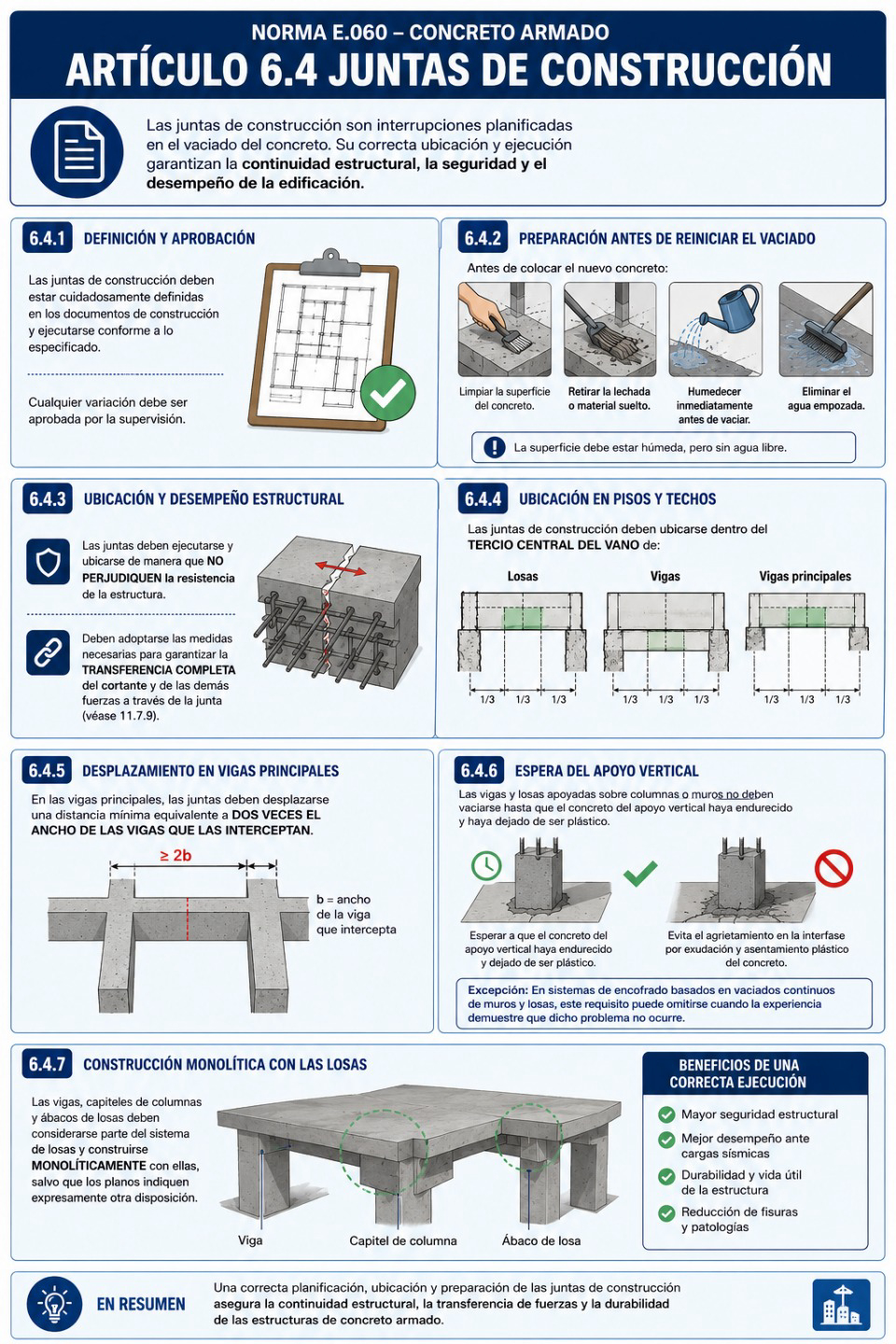

6.4 JUNTAS DE CONSTRUCCIÓN

6.4.1 Las juntas de construcción deben estar cuidadosamente definidas en los documentos de construcción¹ y ejecutarse conforme a lo especificado. Cualquier variación debe ser aprobada por la supervisión.

6.4.2 Antes de reiniciar el vaciado:

• La superficie del concreto en la junta debe limpiarse.

• Debe quedar libre de lechada².

• La junta debe humedecerse inmediatamente antes de colocar el nuevo concreto.

• Debe eliminarse el agua empozada³.

6.4.3 Las juntas de construcción deben:

• Ejecutarse y ubicarse de manera que no perjudiquen la resistencia de la estructura.

• Adoptar las medidas necesarias para garantizar la transferencia completa del cortante y de las demás fuerzas⁴ a través de la junta (véase 11.7.9).

6.4.4 En pisos y techos, las juntas de construcción deben ubicarse dentro del tercio central del vano⁵ de:

• Losas.

• Vigas.

• Vigas principales.

6.4.5 En las vigas principales, las juntas deben desplazarse una distancia mínima equivalente a dos veces el ancho de las vigas que las interceptan⁶.

6.4.6 Las vigas y losas apoyadas sobre columnas o muros no deben vaciarse hasta que el concreto del apoyo vertical haya endurecido y haya dejado de ser plástico⁷.

Esta espera evita el agrietamiento en la interfase entre el elemento apoyado y el elemento de apoyo, provocado por la exudación y el asentamiento plástico del concreto.

Excepción: En sistemas de encofrado basados en vaciados continuos de muros y losas, este requisito puede omitirse cuando la experiencia demuestre que dicho problema no ocurre.

6.4.7 Las vigas, capiteles de columnas y ábacos de losas deben considerarse parte del sistema de losas y construirse monolíticamente⁸ con ellas, salvo que los planos indiquen expresamente otra disposición.

Notas de pie

¹ Documentos de construcción: Son los planos estructurales, especificaciones técnicas y demás documentos que indican exactamente dónde y cómo debe ejecutarse cada junta.

² Lechada: Es la capa superficial formada principalmente por cemento y agua que queda sobre el concreto endurecido. Debe retirarse porque reduce la adherencia entre concretos de diferentes vaciados.

³ Agua empozada: Es el agua acumulada sobre la junta. La superficie debe estar húmeda, pero sin agua libre, para evitar debilitar la unión.

⁴ Transferencia de cortante y otras fuerzas: La junta debe comportarse como una continuidad estructural, permitiendo transmitir esfuerzos de corte, compresión y, cuando corresponda, tracción entre ambas etapas de vaciado.

⁵ Tercio central del vano: Corresponde al tercio medio de la distancia entre apoyos, donde generalmente los esfuerzos cortantes son menores y resulta más conveniente ubicar la junta.

⁶ Dos veces el ancho de la viga: Este desplazamiento evita concentrar discontinuidades justo en la intersección entre vigas, donde los esfuerzos suelen ser elevados.

⁷ Concreto plástico: Es el concreto que aún no ha endurecido y continúa experimentando asentamiento y exudación. Vaciar la losa antes de que termine esta etapa puede originar fisuras en la unión.

⁸ Construcción monolítica: Significa vaciar los elementos en una sola operación o de manera que trabajen estructuralmente como una única pieza continua.

Ejemplo práctico

Durante la construcción de un edificio se programa el vaciado de una losa apoyada sobre vigas.

• La junta de construcción se ubica en el tercio central del vano de la losa.

• Antes del segundo vaciado, la superficie del concreto existente se pica ligeramente, se limpia, se humedece y se elimina toda el agua acumulada.

• La losa no se vacía hasta que las columnas hayan endurecido lo suficiente para evitar asentamientos diferenciales.

• Como resultado, la junta mantiene la continuidad estructural y permite una adecuada transmisión de esfuerzos entre ambos vaciados, cumpliendo con el artículo 6.4 de la Norma E.060.
