Diseño de encofrados: ¿qué establece el artículo 6.1 de la Norma E.060 sobre el diseño de encofrados?

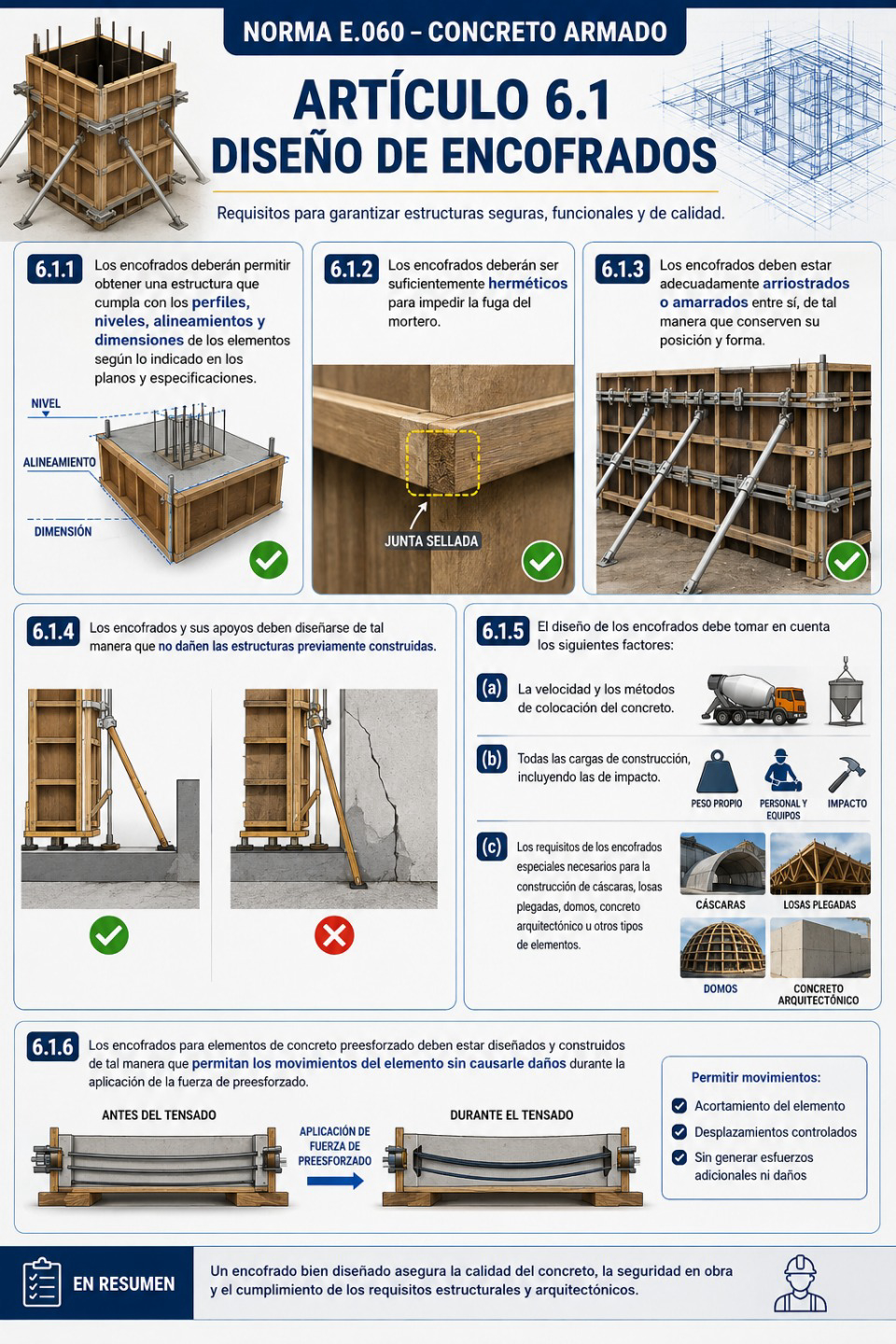

6.1 DISEÑO DE ENCOFRADOS

6.1.1 Los encofrados deberán permitir obtener una estructura que cumpla con los perfiles, niveles, alineamientos y dimensiones¹ de los elementos según lo indicado en los planos de diseño y en las especificaciones.

6.1.2 Los encofrados deberán ser suficientemente herméticos² para impedir la fuga del mortero.

6.1.3 Los encofrados deben estar adecuadamente arriostrados o amarrados entre sí³, de tal manera que conserven su posición y forma.

6.1.4 Los encofrados y sus apoyos deben diseñarse de tal manera que no dañen las estructuras previamente construidas⁴.

6.1.5 El diseño de los encofrados debe tomar en cuenta los siguientes factores:

• (a) La velocidad y los métodos de colocación del concreto⁵.

• (b) Todas las cargas de construcción, incluyendo las de impacto⁶.

• (c) Los requisitos de los encofrados especiales necesarios para la construcción de cáscaras, losas plegadas, domos, concreto arquitectónico u otros tipos de elementos⁷.

6.1.6 Los encofrados para elementos de concreto preesforzado deben estar diseñados y construidos de tal manera que permitan los movimientos del elemento sin causarle daños durante la aplicación de la fuerza de preesforzado⁸.

Notas de pie

¹ Perfiles, niveles, alineamientos y dimensiones: Son las características geométricas que deben coincidir exactamente con los planos estructurales para garantizar la correcta ubicación y forma de cada elemento.

² Herméticos: El encofrado no debe permitir la salida de la pasta de cemento o del mortero, ya que ello produce segregación, pérdida de resistencia y defectos superficiales.

³ Arriostrados o amarrados: Deben incorporarse elementos de soporte y sujeción suficientes para resistir la presión del concreto fresco y evitar desplazamientos o deformaciones.

⁴ No dañar estructuras existentes: Los apoyos temporales del encofrado no deben transmitir cargas que puedan producir fisuras, deformaciones o sobrecargas en elementos ya construidos.

⁵ Velocidad y método de vaciado: La presión ejercida por el concreto fresco depende de la rapidez de colocación y del procedimiento utilizado (bombeo, descarga directa, etc.), por lo que el diseño del encofrado debe contemplar estas condiciones.

⁶ Cargas de construcción: Incluyen el peso del concreto fresco, del encofrado, del personal, equipos, materiales almacenados y las cargas dinámicas o de impacto durante la ejecución.

⁷ Encofrados especiales: Algunas estructuras requieren moldes con geometrías complejas y exigencias particulares para garantizar la forma final y el acabado arquitectónico.

⁸ Movimiento en elementos preesforzados: Durante el tensado se producen acortamientos y desplazamientos del elemento; el encofrado debe permitir estos movimientos sin restringirlos ni generar esfuerzos adicionales.

Ejemplo práctico

Durante la construcción de una viga postensada, el contratista diseña un encofrado con suficiente rigidez para soportar el peso del concreto fresco, incorpora arriostres para evitar desplazamientos laterales, sella todas las juntas para impedir fugas de mortero y deja libres los puntos donde el elemento se acortará durante el tensado. De esta manera, el encofrado cumple con los requisitos del artículo 6.1 de la Norma E.060.
