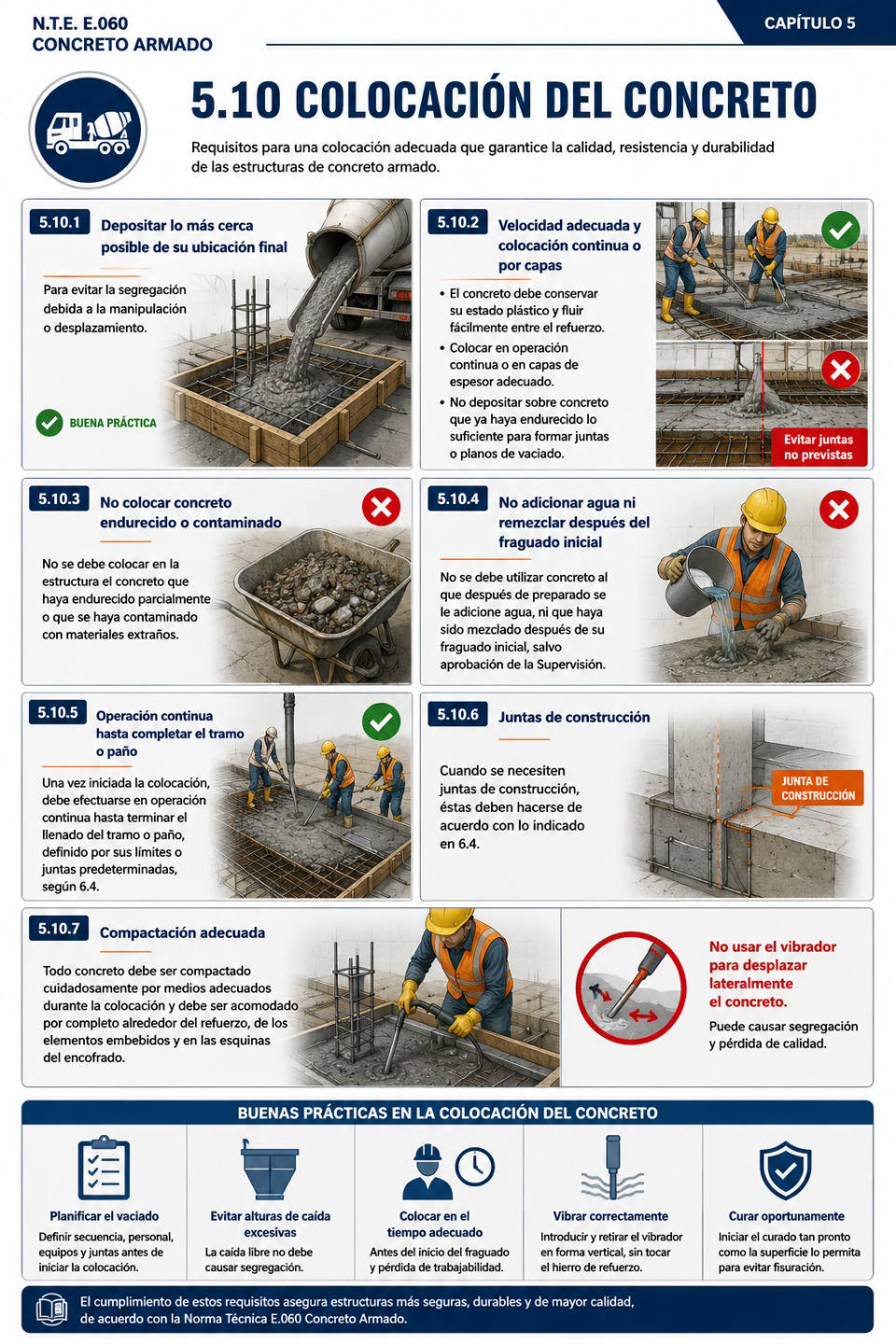

5.10 COLOCACIÓN DEL CONCRETO

5.10.1 El concreto debe ser depositado lo más cerca posible de su ubicación final para evitar la segregación¹ debida a su manipulación o desplazamiento.

5.10.2 La colocación debe efectuarse a una velocidad tal que el concreto conserve su estado plástico² en todo momento y fluya fácilmente dentro de los espacios entre el refuerzo.

El proceso de colocación deberá efectuarse:

• En una operación continua, o

• En capas de espesor adecuado, de tal manera que el concreto no sea depositado sobre otro que ya haya endurecido lo suficiente para originar la formación de juntas o planos de vaciado³ dentro de la sección.

5.10.3 No se debe colocar en la estructura el concreto que haya endurecido parcialmente o que se haya contaminado con materiales extraños.

5.10.4 No se debe utilizar concreto al que, después de preparado, se le adicione agua⁴, ni concreto que haya sido mezclado después de su fraguado inicial, salvo que ello sea aprobado por la Supervisión.

5.10.5 Una vez iniciada la colocación del concreto, ésta debe efectuarse en una operación continua hasta completar el llenado del tramo o paño, definido por sus límites o juntas predeterminadas⁵, de acuerdo con lo indicado en el numeral 6.4.

5.10.6 Cuando se necesiten juntas de construcción, éstas deben ejecutarse conforme a lo establecido en el numeral 6.4.

5.10.7 Todo concreto debe ser compactado cuidadosamente mediante medios adecuados durante la colocación y debe quedar completamente acomodado alrededor del refuerzo, de los elementos embebidos y en las esquinas del encofrado.

Los vibradores no deberán utilizarse para desplazar lateralmente el concreto dentro de los encofrados.⁶

Notas de pie

¹ Segregación: Separación de los componentes del concreto (cemento, agua y agregados), lo que produce zonas con diferente calidad y disminuye la resistencia y durabilidad.

² Estado plástico: Condición en la que el concreto permanece trabajable y puede colocarse y compactarse correctamente antes del inicio del fraguado.

³ Juntas o planos de vaciado: Superficies de separación entre dos vaciados de concreto que pueden convertirse en puntos débiles si se forman de manera no planificada.

⁴ Adicionar agua después del mezclado: Incrementar agua en obra modifica la relación agua/cemento, reduciendo la resistencia, aumentando la permeabilidad y favoreciendo la fisuración.

⁵ Juntas predeterminadas: Límites previamente definidos en los planos o especificaciones técnicas donde se permite interrumpir el vaciado sin afectar el comportamiento estructural.

⁶ Uso correcto del vibrador: El vibrador sirve para eliminar vacíos y consolidar el concreto; no debe emplearse para mover el concreto horizontalmente, porque ello provoca segregación y pérdida de calidad.

Ejemplo práctico

Durante el vaciado de una viga de concreto armado, el concreto se descarga directamente cerca de su posición definitiva y se compacta con vibrador de inmersión. El vaciado continúa sin interrupciones hasta completar toda la viga.

En cambio, no sería conforme a la Norma E.060:

• agregar agua al concreto porque perdió asentamiento;

• utilizar el vibrador para empujar el concreto varios metros dentro del encofrado;

• continuar el vaciado sobre una capa que ya endureció sin ejecutar una junta de construcción conforme al numeral 6.4.
