Ductos para ventilación: ¿cuáles son los requisitos que deben cumplir los ductos de ventilación para servicios sanitarios?

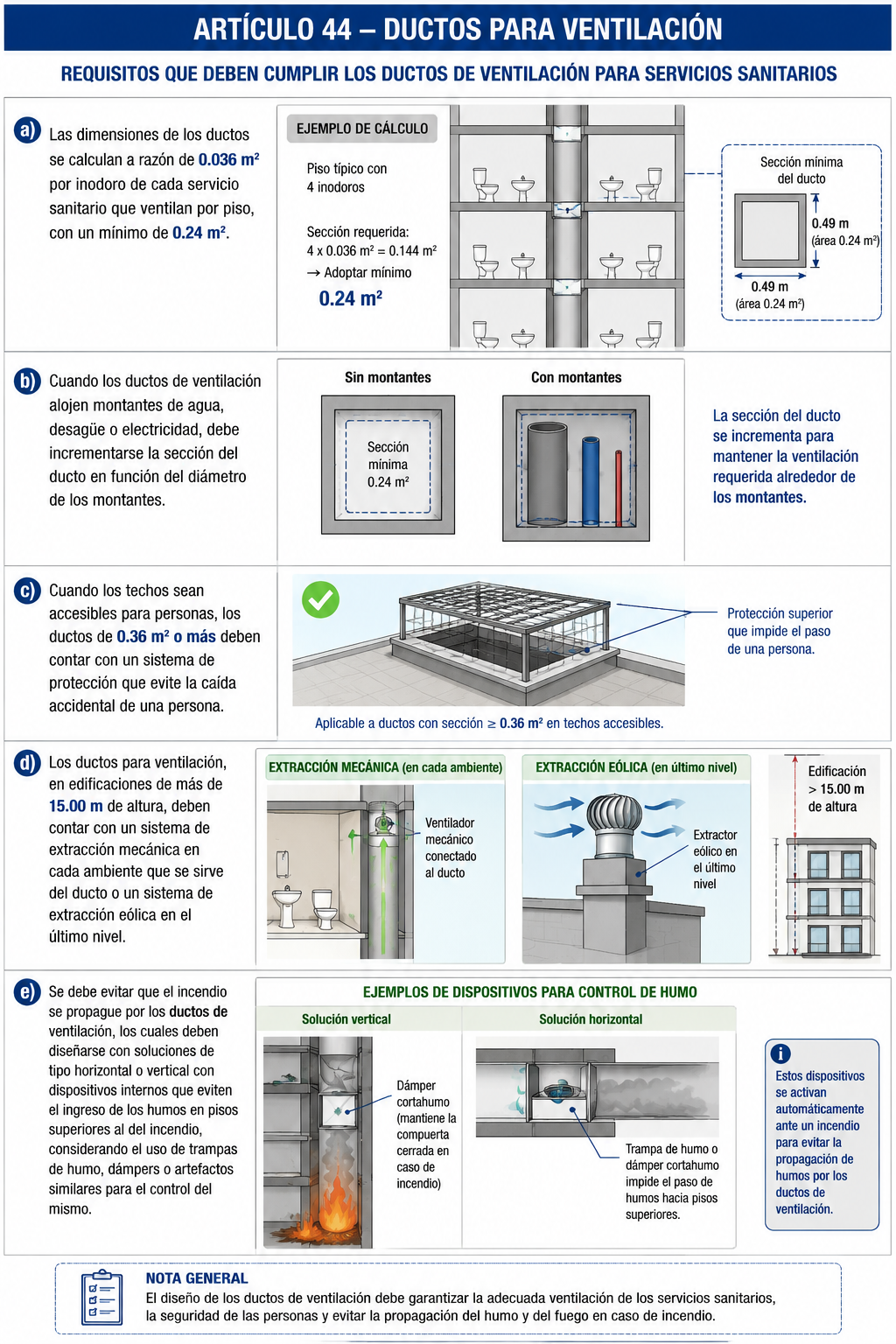

Los ductos de ventilación para servicios sanitarios deben cumplir con los siguientes requisitos:

a) Las dimensiones de los ductos se calculan a razón de 0.036 m² por inodoro de cada servicio sanitario que ventilan por piso, con un mínimo de 0.24 m².^¹

b) Cuando los ductos de ventilación alojen montantes de agua, desagüe o electricidad, debe incrementarse la sección del ducto en función del diámetro de los montantes.^²

c) Cuando los techos sean accesibles para personas, los ductos de 0.36 m² o más deben contar con un sistema de protección que evite la caída accidental de una persona.Fig. 1

d) Los ductos para ventilación, en edificaciones de más de 15.00 m de altura, deben contar con un sistema de extracción mecánica en cada ambiente que se sirve del ducto o un sistema de extracción eólica en el último nivel.^³ Fig. 2

e) Se debe evitar que el incendio se propague por los ductos de ventilación, los cuales deben diseñarse con soluciones de tipo horizontal o vertical con dispositivos internos que eviten el ingreso de los humos en pisos superiores al del incendio, considerando el uso de trampas de humo, dámpers o artefactos similares para el control del mismo.^⁴ Fig. 3

Ejemplo práctico

En un edificio de 20 m de altura, los servicios sanitarios ventilan mediante un ducto vertical. Como supera los 15.00 m, el proyecto incorpora un sistema de extracción mecánica. Además, el ducto aloja montantes de agua y desagüe, por lo que se incrementa su sección, y se instalan dámpers cortahumo para impedir que el humo se propague a los pisos superiores. Si el techo es accesible y el ducto tiene un área de 0.40 m², también se coloca una protección superior para evitar caídas accidentales.
