Ductos para instalaciones: ¿cuáles son los requisitos para el diseño y ubicación de los ductos de instalaciones en las edificaciones?

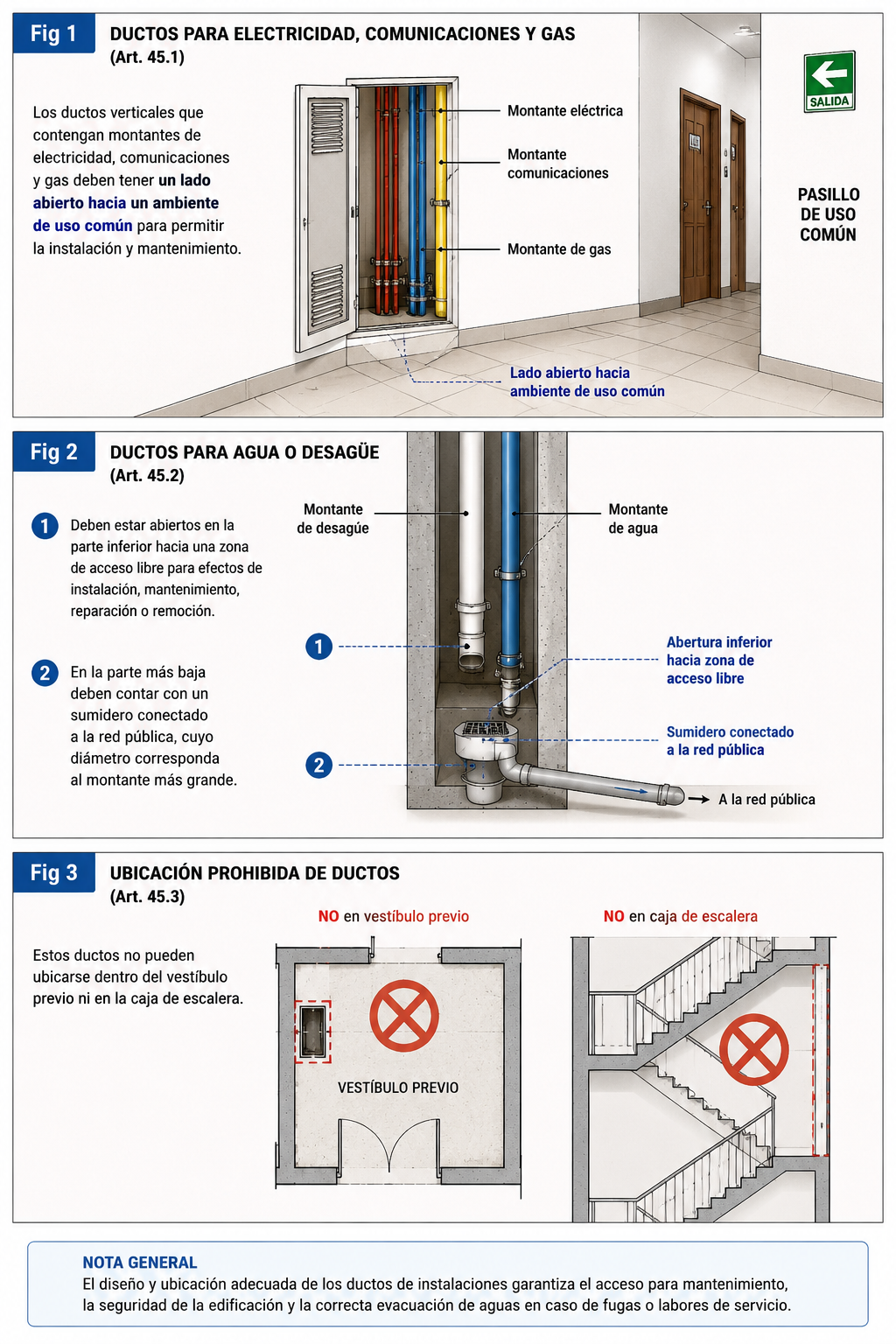

45.1 Los ductos verticales en los que se alojen montantes de electricidad, comunicaciones y gas deben tener un lado abierto hacia un ambiente de uso común, para permitir la instalación y mantenimiento.^¹ Fig. 1

45.2 Los ductos que contengan montantes de agua o desagüe deben:

• Estar abiertos en la parte inferior, hacia una zona de acceso libre para efectos de instalación, mantenimiento, reparación o remoción.^²

• Contar en la parte más baja con un sumidero conectado a la red pública, cuyo diámetro corresponda al montante más grande.^³ Fig. 2

45.3 Estos ductos no pueden ubicarse dentro del vestíbulo previo ni en la caja de escalera. Fig. 3

Ejemplo práctico

En un edificio multifamiliar, el proyectista diseña un ducto vertical para electricidad, telecomunicaciones y gas con un lado abierto hacia el pasillo común para facilitar el mantenimiento. Además, el ducto de agua y desagüe se deja abierto en su parte inferior, incorpora un sumidero conectado a la red pública y se ubica fuera del vestíbulo previo y de la caja de escalera, cumpliendo con los requisitos establecidos por el artículo 45.
