Escaleras con vestíbulo previo ventilado (B1): ¿cuáles son los requisitos para su diseño según el RNE?

Las escaleras protegidas con vestíbulo previo ventilado pueden tener ventilación natural o mediante un sistema mecánico^¹, por lo cual existen dos tipos:

27.1 Escaleras protegidas con vestíbulo previo que ventila directo al exterior

Deben cumplir con los siguientes requisitos:

• a) La apertura del vestíbulo previo debe ser hacia un lugar abierto y no debe ubicarse ninguna otra apertura a menos de 3.00 m de distancia.

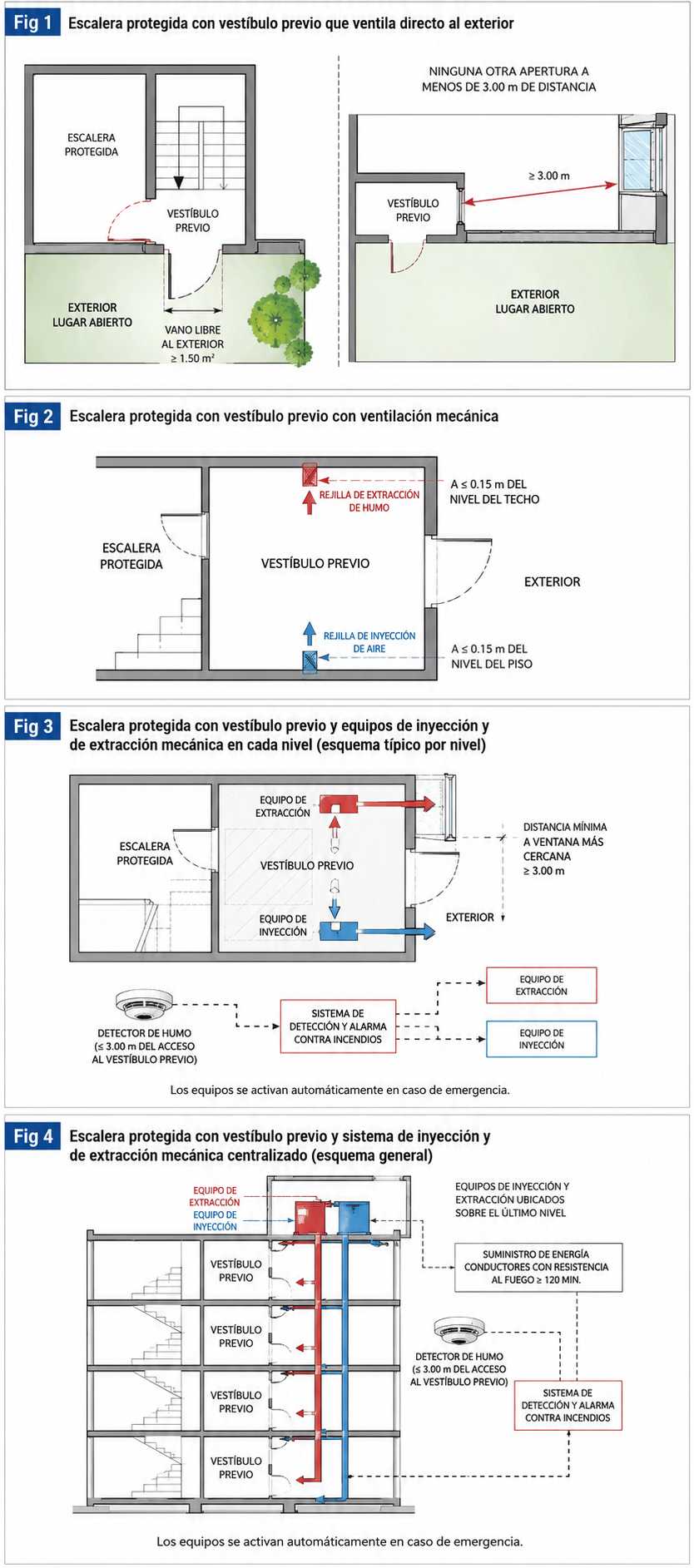

• b) El vano del vestíbulo previo hacia el exterior no debe ser menor a 1.50 m² sin elementos de cierre, y sus dimensiones son las resultantes del diseño. Fig. 1

27.2 Escaleras protegidas con vestíbulo previo con ventilación mecánica

Cuentan con ventilación por medio de un sistema de extracción mecánica, con equipos en cada nivel o mediante un sistema centralizado.

Dentro del vestíbulo se instalan dos rejillas, una para inyectar aire y otra para extraer el humo, con las siguientes características:

• a) La rejilla para inyectar aire debe ubicarse en la parte inferior del vestíbulo, a no más de 0.15 m del nivel del piso.

• b) La rejilla para extraer humo debe ubicarse en la parte superior del vestíbulo, a no más de 0.15 m debajo del nivel del techo o cielorraso.

• c) La ubicación de las rejillas no debe ser obstruida por la puerta abierta del vestíbulo.

• d) El vestíbulo previo debe tener por lo menos un cambio de aire por minuto^².

• e) La extracción de aire en el vestíbulo debe ser el 150 % de la inyección.

• f) En la parte superior de la caja de escalera debe instalarse un dámper de alivio de presión^³, con capacidad suficiente para descargar al menos 70.8 m³/min y mantener en su interior una presión positiva no menor a 0.00025 bar (0.10 pulgadas de agua) con todas las puertas entre la caja y el vestíbulo previo.

• g) No se requiere tener vestíbulo previo en el primer piso o nivel de descarga de la escalera. Fig. 2

27.2.1 Las escaleras protegidas con vestíbulo previo y equipos de inyección y de extracción mecánica en cada nivel deben cumplir con los siguientes requisitos:

• a) Contar con un cerramiento a prueba de humos.

• b) Los equipos de inyección y extracción pueden ventilar directamente al exterior o hacia un ducto exclusivo para los equipos. Un ducto para inyección y otro para extracción, ambos deben tener cerramiento cortafuego.

• c) El vestíbulo previo puede ser cerrado o contar con iluminación natural.

• d) La distancia mínima entre los equipos de inyección de aire y la ventana más cercana de la edificación a la que sirve debe ser de 3.00 m.

• e) Los equipos de inyección y extracción de todos los niveles deben ser activados automáticamente en caso de emergencia a partir de un detector de humos ubicado a menos de 3.00 m del acceso al vestíbulo previo, conectado, al igual que los equipos, al sistema de detección y alarma contra incendio de la edificación. Fig. 3

27.2.2 Las escaleras protegidas con vestíbulo previo y sistema de inyección y de extracción mecánica centralizado deben cumplir con los siguientes requisitos:

• a) Los equipos de inyección y extracción de aire deben estar ubicados sobre el último nivel de la edificación y contar con un suministro de energía mediante conductores protegidos con resistencia al fuego no menor a 120 minutos.

• b) Para edificaciones residenciales de más de 30.00 m de altura, así como en otras tipologías, la fuente alterna de suministro de energía es de uso no exclusivo para los equipos de inyección y extracción.

• c) Los equipos de inyección y extracción deben ser activados automáticamente en caso de emergencia a partir de un detector de humos ubicado a menos de 3.00 m del acceso al vestíbulo previo, conectado, al igual que los equipos, al sistema de detección y alarma contra incendio de la edificación. Fig. 4

Ejemplo práctico

En un edificio de oficinas se proyecta una escalera protegida B1 con ventilación mecánica. El diseño incorpora un vestíbulo previo con una rejilla de inyección ubicada a 0.15 m del piso y otra de extracción a 0.15 m del cielorraso. Los equipos se activan automáticamente mediante detectores de humo conectados al sistema de alarma contra incendios, mientras que un dámper de alivio mantiene la presión positiva en la caja de escalera. Si, en cambio, se opta por ventilación natural, el vestíbulo debe abrir directamente al exterior mediante un vano libre de al menos 1.50 m², separado 3.00 m de cualquier otra abertura.
