Diseño de las escaleras: ¿cuáles son los requisitos mínimos que deben cumplir las escaleras según el RNE?

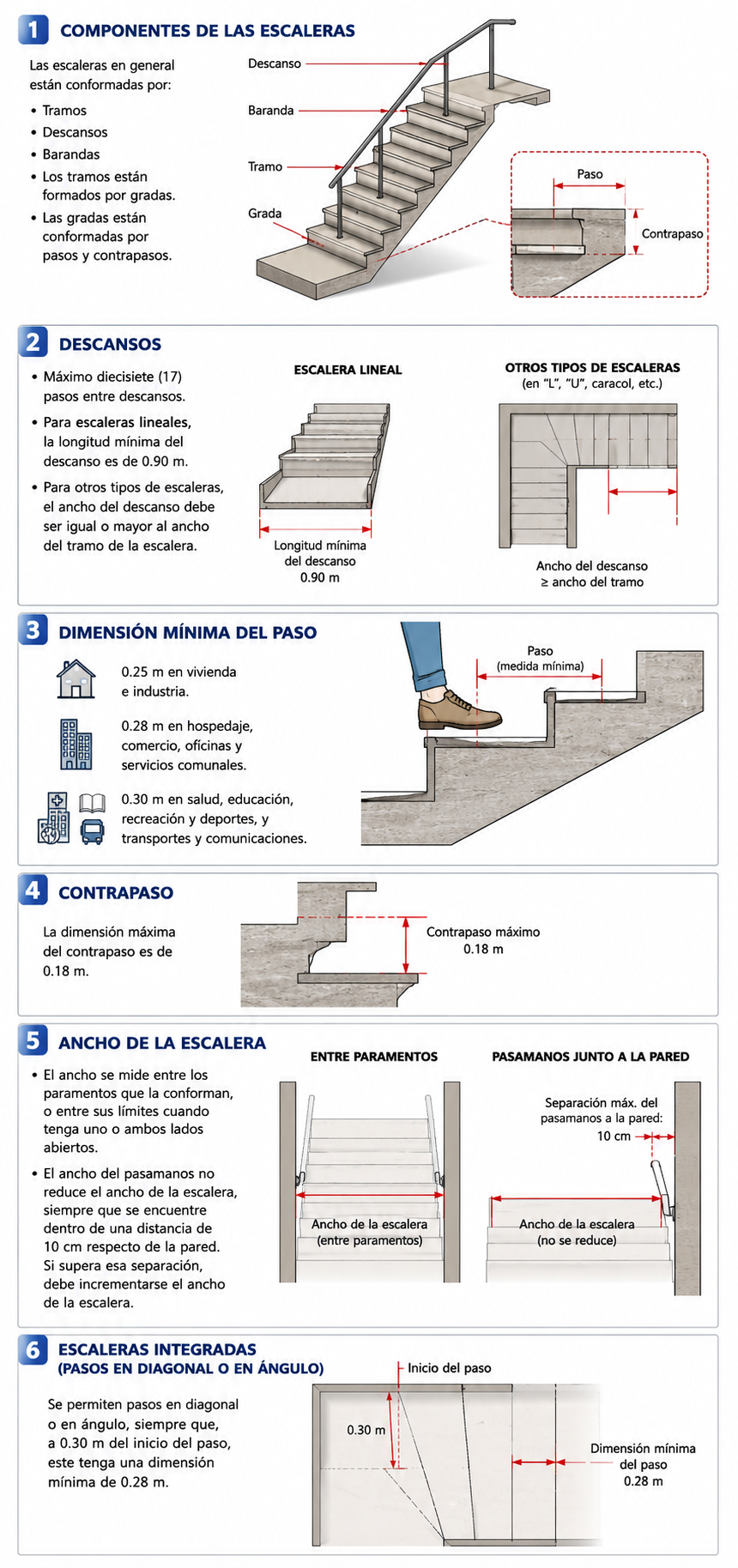

23.1 Las escaleras en general están conformadas por:

• Tramos.

• Descansos.

• Barandas.

• Los tramos están formados por gradas.

• Las gradas están conformadas por pasos y contrapasos. Fig. 1

23.2 Las condiciones de los componentes de las escaleras son:

a) Descansos

• Las escaleras cuentan con un máximo de diecisiete (17) pasos entre descansos.

• Para escaleras lineales, la longitud mínima del descanso es de 0.90 m.

• Para otros tipos de escaleras, el ancho del descanso debe ser igual o mayor al ancho del tramo de la escalera. Fig. 2

b) Dimensión mínima del paso

• 0.25 m en vivienda e industria.

• 0.28 m en hospedaje, comercio, oficinas y servicios comunales.

• 0.30 m en salud, educación, recreación y deportes, y transportes y comunicaciones. Fig. 3

c) Contrapaso

• La dimensión máxima del contrapaso es de 0.18 m. Fig. 4

d) Ancho de la escalera

• El ancho de la escalera se mide entre los paramentos que la conforman, o entre sus límites cuando tenga uno o ambos lados abiertos.^¹

• El ancho del pasamanos no reduce el ancho de la escalera, siempre que se encuentre dentro de una distancia de 10 cm respecto de la pared. Si supera esa separación, debe incrementarse el ancho de la escalera. Fig. 5

e) Escaleras integradas

• Se permiten pasos en diagonal o en ángulo, siempre que, a 0.30 m del inicio del paso, este tenga una dimensión mínima de 0.28 m. Fig. 6

Ejemplo práctico

En un edificio de oficinas se diseña una escalera con 16 pasos entre descansos, un descanso de 1.20 m, pasos de 0.28 m, contrapasos de 0.18 m y pasamanos separados 8 cm del muro. El diseño cumple con el artículo 23 porque respeta el número máximo de pasos, las dimensiones mínimas exigidas y el criterio de medición del ancho de la escalera.
