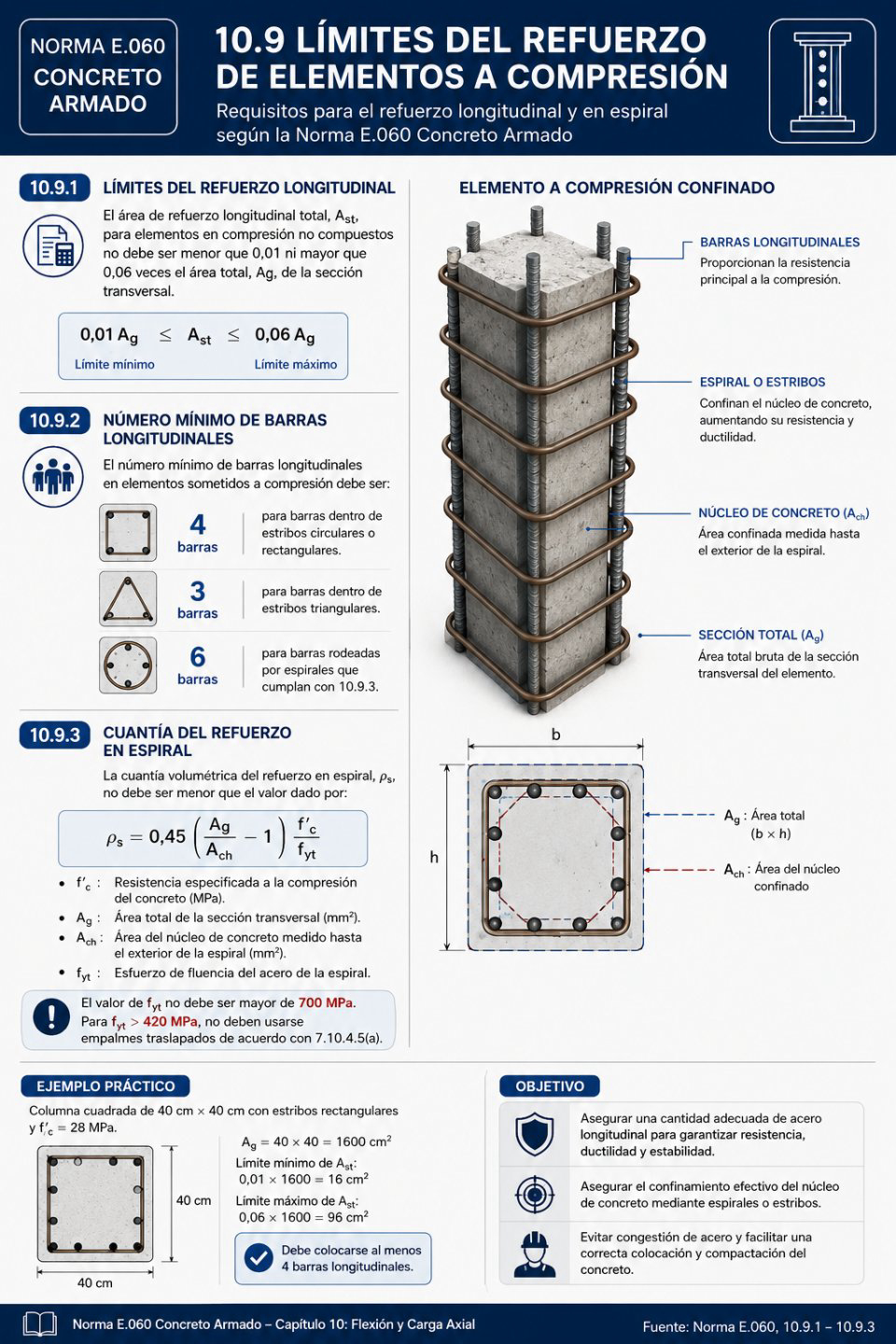

Límites del refuerzo de elementos a compresión: ¿cuáles son los límites de cuantía y el número mínimo de barras longitudinales según la Norma E.060?

10.9.1 El área de refuerzo longitudinal total, Ast, para elementos en compresión no compuestos no debe ser menor que 0,01 ni mayor que 0,06 veces el área total, Ag, de la sección transversal.¹

10.9.2 El número mínimo de barras longitudinales en elementos sometidos a compresión debe ser:²

• 4 barras para barras dentro de estribos circulares o rectangulares.

• 3 barras para barras dentro de estribos triangulares.

• 6 barras para barras rodeadas por espirales que cumplan con 10.9.3.

10.9.3 La cuantía volumétrica del refuerzo en espiral, ρs, no debe ser menor que el valor dado por:³

El valor de fyt (esfuerzo de fluencia del acero de la espiral) utilizado en la ecuación no debe ser mayor de 700 MPa. Para fyt > 420 MPa, no deben usarse empalmes traslapados de acuerdo con 7.10.4.5(a).

Ejemplo práctico

Se diseña una columna de concreto armado de 40 × 40 cm con estribos rectangulares.

• Área total: Ag = 1600 cm².

• El refuerzo longitudinal debe estar entre:

  • Ast mínimo = 0,01 × 1600 = 16 cm².

  • Ast máximo = 0,06 × 1600 = 96 cm².

  Al utilizar estribos rectangulares, la columna debe contar con al menos 4 barras longitudinales.

  Si en lugar de estribos se emplea una espiral, deberá verificarse que la cuantía volumétrica de la espiral cumpla la ecuación indicada y que el valor de fyt utilizado no exceda 700 MPa, además de evitar empalmes traslapados cuando fyt > 420 MPa.
