Ganchos estándar del refuerzo: ¿cuáles son los tipos de ganchos estándar permitidos según el artículo 7.1 de la Norma E.060?
Proveedor
Fernando Supo Ramos
Teléfono
906763975
Dirección
Asc. Nueva Juventud Mz H Lt. 4
Descripción

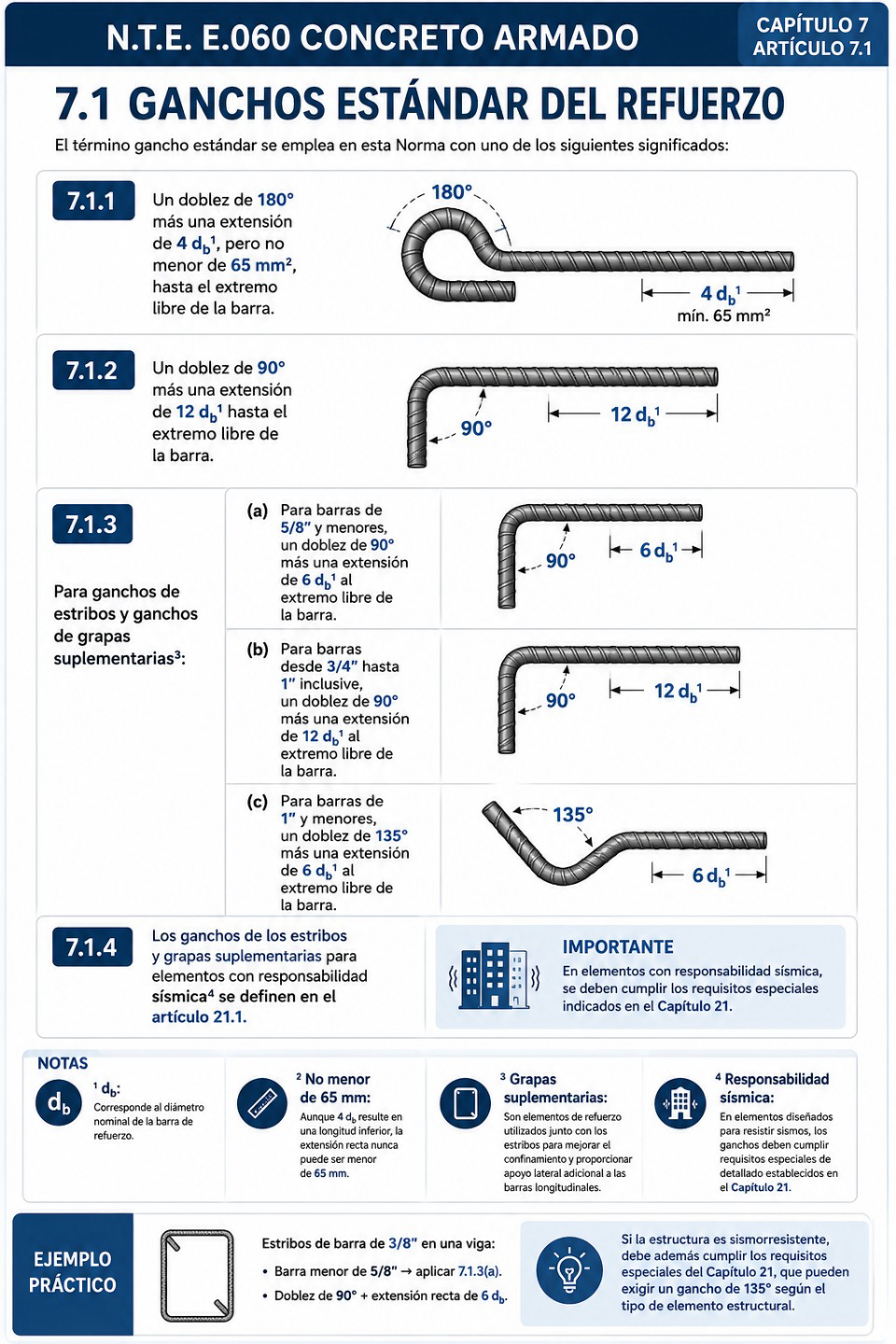

7.1 GANCHOS ESTÁNDAR
El término gancho estándar se emplea en esta Norma con uno de los siguientes significados:
7.1.1 Un doblez de 180° más una extensión de 4 db¹, pero no menor de 65 mm², hasta el extremo libre de la barra.
7.1.2 Un doblez de 90° más una extensión de 12 db¹ hasta el extremo libre de la barra.
7.1.3 Para ganchos de estribos y ganchos de grapas suplementarias³:
(a) Para barras de 5/8” y menores, un doblez de 90° más una extensión de 6 db¹ al extremo libre de la barra.
(b) Para barras desde 3/4” hasta 1” inclusive, un doblez de 90° más una extensión de 12 db¹ al extremo libre de la barra.
(c) Para barras de 1” y menores, un doblez de 135° más una extensión de 6 db¹ al extremo libre de la barra.
7.1.4 Los ganchos de los estribos y grapas suplementarias para elementos con responsabilidad sísmica⁴ se definen en el artículo 21.1.
Notas de pie
¹ db: Corresponde al diámetro nominal de la barra de refuerzo. Por ejemplo, una extensión de 12 db significa que la parte recta del gancho debe medir 12 veces el diámetro de la barra.
² No menor de 65 mm: Aunque 4 db resulte en una longitud inferior, la extensión recta nunca puede ser menor de 65 mm.
³ Grapas suplementarias: Son elementos de refuerzo utilizados junto con los estribos para mejorar el confinamiento y proporcionar apoyo lateral adicional a las barras longitudinales.
⁴ Responsabilidad sísmica: En elementos diseñados para resistir sismos, los ganchos deben cumplir requisitos especiales de detallado establecidos en el Capítulo 21, debido a las mayores exigencias de ductilidad y confinamiento.
Ejemplo práctico
Una viga de concreto armado utiliza estribos de barra de 3/8".
Como la barra es menor de 5/8", corresponde aplicar el numeral 7.1.3(a).
El estribo debe tener:
un doblez de 90°;
una extensión recta de 6 db después del doblez.
Si la estructura pertenece a una edificación sismorresistente, ese mismo estribo deberá cumplir además los requisitos especiales indicados en el Capítulo 21, que pueden exigir un gancho de 135° según el tipo de elemento estructural.
