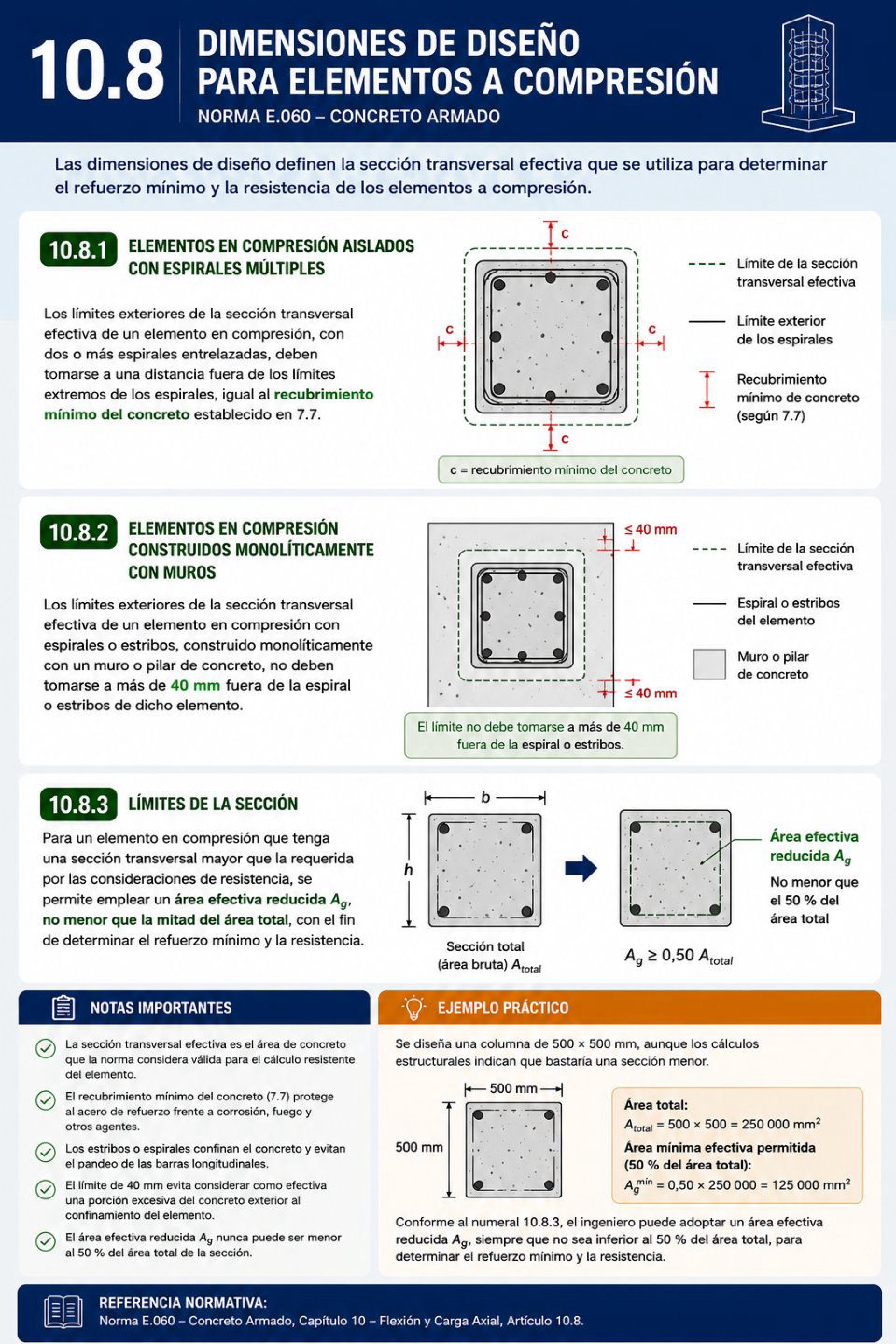

Dimensiones de diseño para elementos a compresión: ¿cómo se determina la sección transversal efectiva según la Norma E.060?

10.8.1 Elementos en compresión aislados con espirales múltiples

Los límites exteriores de la sección transversal efectiva¹ de un elemento en compresión, con dos o más espirales entrelazadas², deben tomarse a una distancia fuera de los límites extremos de los espirales, igual al recubrimiento mínimo del concreto³ establecido en 7.7.

10.8.2 Elementos en compresión construidos monolíticamente con muros

Los límites exteriores de la sección transversal efectiva¹ de un elemento en compresión con espirales o estribos⁴, construido monolíticamente⁵ con un muro o pilar de concreto, no deben tomarse a más de 40 mm⁶ fuera de la espiral o estribos de dicho elemento.

10.8.3 Límites de la sección

Para un elemento en compresión que tenga una sección transversal mayor que la requerida⁷ por las consideraciones de resistencia, se permite emplear un área efectiva reducida Ag⁸, no menor que la mitad del área total, con el fin de determinar el refuerzo mínimo y la resistencia.

Ejemplo práctico

Se diseña una columna de 500 × 500 mm, aunque los cálculos estructurales indican que bastaría una sección menor. Conforme al numeral 10.8.3, el ingeniero puede adoptar un área efectiva reducida Ag, siempre que no sea inferior al 50 % del área total, para determinar el refuerzo mínimo y la resistencia. De esta manera se evita sobredimensionar innecesariamente la cantidad de acero sin comprometer el cumplimiento de la Norma E.060.
